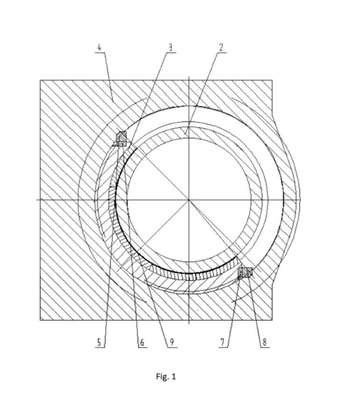

Patente de Invenção MANCAL DESLIZANTE DE AUTOALINHAMENTO, E, MÉTODO DE SUBSTITUIÇÃO EM LINHA DE UM MANCAL DESLIZANTE DE AUTOALINHAMENTO de CHENGDU LEEJUN INDUSTRIAL CO LTD — IPC F16C 23/04. Figura publicada pelo INPI na Revista da Propriedade Industrial.
MANCAL DESLIZANTE DE AUTOALINHAMENTO, E, MÉTODO DE SUBSTITUIÇÃO EM LINHA DE UM MANCAL DESLIZANTE DE AUTOALINHAMENTO. Trata-se de um mancal deslizante de alinhamento que suporta a substituição em linha de uma parte desgastada, sendo que o mancal compreende um corpo de eixo (1), uma luva de eixo (2), uma peça esférica (3) e um assento de mancal (4). A peça esférica (3) é montada entre a luva do eixo (2) e o assento do mancal (4). A superfície externa da peça esférica (3) é uma superfície em formato de arco, e a superfície interna da peça esférica (3) é uma superfície cilíndrica. O assento do mancal (4) compreende uma área de trabalho (402) e uma área de desmontagem e montagem (401), que estão na direção circunferencial e dispostas de forma correspondente e oposta. A superfície do lado da área de trabalho (402) correspondente ao corpo do eixo (1) é uma superfície em formato de arco combinada com a peça esférica (3), e a superfície do lado da área de desmontagem e montagem (401) correspondente ao corpo do eixo (1) pode formar um vão de substituição com a superfície externa da peça esférica (3). O vão de substituição é usado para operações de desmontagem e montagem. A superfície externa da peça esférica (3) pode ser combinada com a superfície em formato de arco da área de trabalho (402) para formar um par de atrito deslizante. Um par de atrito deslizante é formado entre a superfície interna da peça esférica (3) e a luva do eixo (2). A luva do eixo (2) compreende uma luva deslizante (201) e anéis defletores laterais (202) conectados de forma destacável à luva deslizante (201). Os anéis defletores laterais (202) encaixam na face axial da peça esférica (3) e limitam o deslocamento axial da peça esférica (3). Também é fornecido um método de substituição em linha para o mancal deslizante de alinhamento. De acordo com o mancal deslizante de alinhamento e o método de substituição em linha, uma parte desgastada pode ser substituída sem desmontar a estrutura, o dispositivo de alimentação, a tampa de rolete, o acoplador, o redutor de velocidade, o disco de travamento e o disco de torção, a condição de abrasão do mancal podem ser conhecidos em linha, e monitoramento automático e alarme podem ser alcançados. O custo é baixo, o tempo de manutenção é curto, a taxa de operação do dispositivo é alta e o valor econômico é bom.
Histórico de despachos
Publicações na Revista da Propriedade Industrial (RPI).
Notificação de entrada na fase nacional - PCT
#1.3
26/08/2025
RPI 2851
Exigências diversas
#1.5
Apresentar nova folha referente ao resumo do pedido, adaptada ao Art. 40, II da Portaria INPI 14/2024 (não exceder uma página). A exigência deve ser respondida em até 60 (sessenta) dias, por meio de petição código GRU 207.
