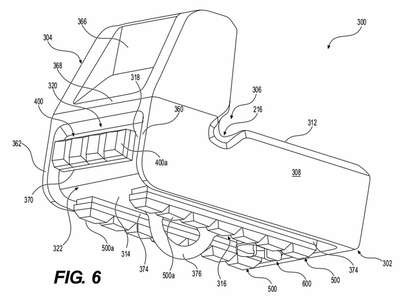

Patente de Invenção PROTEÇÃO DE COTOVELO DE MÁQUINA DE CONSTRUÇÃO QUE TEM GEOMETRIA DE REDUÇÃO DE CONCENTRAÇÃO DE ESTRESSE E DURABILIDADE AUMENTADA de CATERPILLAR INC. — IPC E02F 3/30. Figura publicada pelo INPI na Revista da Propriedade Industrial.
PROTEÇÃO DE COTOVELO DE MÁQUINA DE CONSTRUÇÃO QUE TEM GEOMETRIA DE REDUÇÃO DE CONCENTRAÇÃO DE ESTRESSE E DURABILIDADE AUMENTADA. Uma proteção de cotovelo (200, 300) inclui uma perna inferior (202, 302) e uma perna lateral (204, 304) que se estende ortogonalmente a partir da perna inferior (202, 302), formando um canto interno (206, 306) com a perna inferior (202, 302). A proteção de cotovelo (200, 300) define uma primeira superfície lateral (208, 308), uma segunda superfície lateral (208, 308), e a perna inferior (202, 302) inclui uma superfície interna curva (212, 312) que se estende da primeira superfície lateral (208, 308) para a segunda superfície lateral (208, 308), formando pelo menos parcialmente o canto interno (206, 306). A primeira superfície lateral (208, 308) define uma geometria de redução de tensão (216) posicionada no canto interno (206, 306) ou inclui um membro de desgaste (400, 500, 600) que é preso à perna lateral (204, 304) ou à perna inferior (202, 302).
