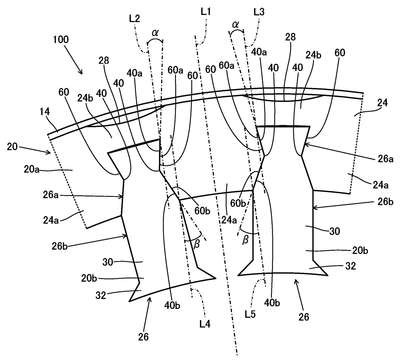

Patente de Invenção NÚCLEO DE ESTATOR, MÉTODO DE FABRICAÇÃO DE ESTATOR E MÁQUINA ELÉTRICA ROTATIVA — IPC H02K 1/18. Figura publicada pelo INPI na Revista da Propriedade Industrial.
NÚCLEO DE ESTATOR, MÉTODO DE FABRICAÇÃO DE ESTATOR E MÁQUINA ELÉTRICA ROTATIVA. A presente invenção refere-se a um núcleo de estator 20 que tem um primeiro núcleo (24) em formato de faixa e uma pluralidade de segundos núcleos (26). O primeiro núcleo (24) tem uma pluralidade de primeiras partes que constituem a culatra (24a) e uma pluralidade de partes de conexão (24b) que conectam as primeiras partes que constituem a culatra (24a) adjacentes entre si na direção circunferencial umas às outras. O segundo núcleo (26) tem uma segunda parte que constitui a culatra (26a) intercalada entre um par de primeiras partes que constituem a culatra (24a) adjacentes e uma parte que constitui o dente (26b) que se projeta para dentro na direção radial das primeiras partes que constituem a culatra (24a). A primeira parte que constitui a culatra (24a) e a segunda parte que constitui a culatra (26a) são conectadas uma à outra em uma primeira superfície de conexão (40) e uma segunda superfície de conexão (60).
