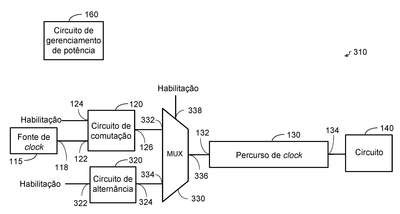

Patente de Invenção APARELHO, E, MÉTODO PARA EQUILIBRAR ENVELHECIMENTO EM UM PERCURSO DE CLOCK — IPC G01R 29/02. Figura publicada pelo INPI na Revista da Propriedade Industrial.
MÉTODO E APARELHO PARA ENVELHECIMENTO SIMÉTRICO DE ÁRVORES DE CLOCK. Em certos aspectos, um aparelho inclui um circuito de comutação que tem uma entrada de habilitação, uma entrada de sinal e uma saída, em que a entrada de habilitação é configurada para receber um sinal de habilitação. O aparelho inclui também um circuito de alternância que tem uma saída, em que o circuito de alternância é configurado para alternar um estado lógico na saída do circuito de alternância com base no sinal de habilitação. O aparelho inclui adicionalmente um multiplexador que tem uma primeira entrada, uma segunda entrada e uma saída, em que a primeira entrada do multiplexador é acoplada à saída do circuito de comutação, a segunda entrada do multiplexador é acoplada à saída do circuito de alternância. O multiplexador é configurado para selecionar uma dentre a primeira entrada e a segunda entrada com base no sinal de habilitação, e acoplar a entrada selecionada dentre a primeira entrada e a segunda entrada à saída do multiplexador.
Histórico de despachos
Publicações na Revista da Propriedade Industrial (RPI).
