TURBINA DE IMPULSO HIDROPNEUMÁTICO RECIRCULANTE

Classificação IPC

Prioridades unionistas

Resumo técnico

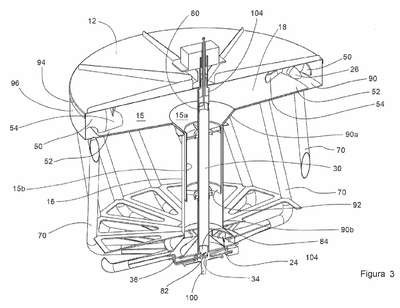

TURBINA DE IMPULSO HIDROPNEUMÁTICO RECIRCULANTE. Uma turbina de impulso hidropneumático recirculante incluindo um conjunto de coletor incluindo um tubo de sucção central que se estende abaixo do mesmo, o conjunto de coletor incluindo uma placa de coletor tendo uma superfície superior geralmente horizontal e sendo configurada de modo que o tubo de sucção esteja em comunicação fluídica com a superfície superior, havendo também uma série de copos de acionamento arranjados perifericamente em torno da superfície superior. A turbina também inclui um conjunto de acionamento em torno do tubo de sucção central, o conjunto de acionamento incluindo uma entrada de fluido em sua extremidade inferior em comunicação fluídica com a extremidade inferior do tubo de sucção e uma pluralidade de bocais de saída arranjados tangencialmente configurados em sua extremidade superior. A turbina também inclui um tubo de ar central com uma entrada de ar superior e um tubo distribuidor de distribuição de ar inferior, o tubo distribuidor incluindo pelo menos uma saída venturi capaz de arrastar ar no fluido para auxiliar o movimento do fluido a partir da extremidade inferior do conjunto de acionamento para cima até os bocais de saída. Durante o uso, os jatos de fluido que se formam nos bocais de saída se engatam com os copos de acionamento para gerar rotação relativa entre os bocais de saída e os copos de acionamento em torno de um eixo geométrico vertical, a rotação relativa capaz de prover trabalho útil, com o fluido que escoa subsequentemente a partir dos copos de acionamento através da superfície superior da placa de coletor para o tubo de sucção, descendo pelo tubo de sucção onde o fluido entra na entrada de fluido do conjunto de acionamento para arrastamento com ar e recirculação para os bocais de saída.
