Patente de Invenção UM SISTEMA DE DIAGNÓSTICO DE VÁLVULA DE CONTROLE QUE UTILIZA SENSORES DE MEDIÇÃO DE FORÇA G E DE POSIÇÃO DE VÁLVULA DENTRO DO POSICIONADOR DE VÁLVULA de KSB MIL CONTROLS LIMITED — IPC F16K 37/00. Figura publicada pelo INPI na Revista da Propriedade Industrial.

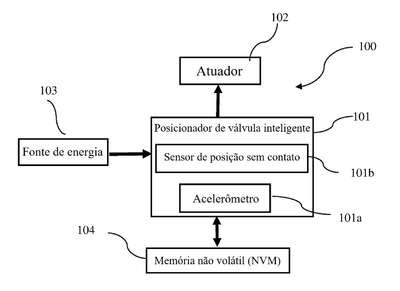

UM SISTEMA DE DIAGNÓSTICO DE VÁLVULA DE CONTROLE QUE UTILIZA SENSORES DE MEDIÇÃO DE FORÇA G E DE POSIÇÃO DE VÁLVULA DENTRO DO POSICIONADOR DE VÁLVULA. A presente invenção revela um sistema de diagnóstico de válvula de controle (100) que compreende um posicionador de válvula inteligente (101) tendo um acelerômetro integrado (101a), um sensor de posição sem contato integrado (101b), um atuador (102), uma fonte de alimentação (103) e uma memória não volátil (104). O posicionador de válvula inteligente (101) é pré-instalado com um sensor de posição sem contato para medição da posição da válvula em relação à 'força g' máxima por um intervalo de tempo de 5 a 20 milissegundos. O sistema (100) captura continuamente a 'força g' através do acelerômetro integrado (101a), onde o sistema é alimentado por uma alimentação de circuito de 4 a 20 mA de 2 fios ou fieldbus/profibus de 2 fios (103). A posição da válvula no valor máximo de 'força g' pode ser derivada comparando-se o 'valor de g' anterior e o atual, e os dados gerados são salvos na memória não volátil (104).
