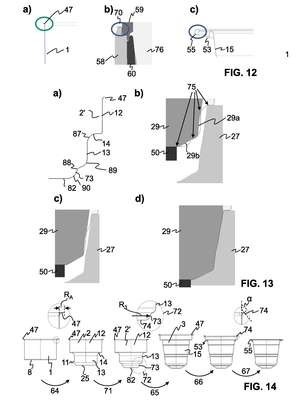

Patente de Invenção MÉTODO PARA A PRODUÇÃO DE OBJETOS METÁLICOS CÔNICOS A PARTIR DE CHAPAS FINAS de ADVAL TECH HOLDING AG — IPC B21D 22/22. Figura publicada pelo INPI na Revista da Propriedade Industrial.
Pedido arquivado: o exame técnico não foi requerido nos 36 meses seguintes ao depósito de 07/03/2023, prazo do art. 33 da LPI. A tecnologia está em domínio público no Brasil.
MÉTODO PARA A PRODUÇÃO DE OBJETOS METÁLICOS CÔNICOS A PARTIR DE CHAPAS FINAS. A presente invenção refere-se a método para a produção de um componente (3) a partir de uma folha de alumínio de uma espessura na faixa de 0,05 até menos de 0,08 mm com uma área curvada ou cônica linear (15), pelo menos em seções, a partir de uma peça bruta em forma de pote (1) com uma seção de parede (7) essencialmente cilíndrica, caracterizado pelo fato de que o método compreende pelo menos as seguintes etapas: uma tração escalonada (64), e uma tração cônica (65) que se direta ou indiretamente a esta, em que, antes da tração escalonada (64), um molde (46) é perfurado (62) a partir de uma folha plana de metal, e este é moldado para uma peça bruta em forma de pote (1), em que a aresta circunferencialmente livre (10, 47) é formada curvada expandindo-se conicamente (47) pelo menos em seções, em que, na tração cônica (65), são formados um flange radial circunferencial (54) e uma área de borda cilíndrica axial (52), e, na tração cônica (65), posteriormente, é realizada uma tração (66), na qual a seção expandida cônica (47) é dobrada, em união positiva, para uma seção expandida dobrada (74), e, posteriormente, a área de borda cilíndrica e axial (52) e a seção expandida dobrada (74) são laminadas com uma punção de laminação (56) lado da base em uma borda laminada (55).
