Patente de Invenção PORÇÃO DE ESTRUTURA DE TRANSPORTE de ARCELORMITTAL — IPC B61B 13/08. Figura publicada pelo INPI na Revista da Propriedade Industrial.

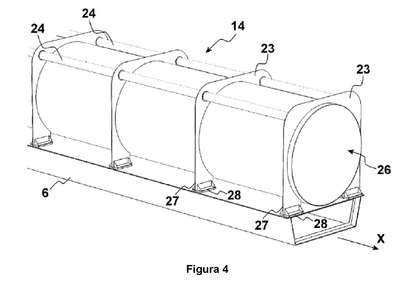

PORÇÃO DE ESTRUTURA DE TRANSPORTE. A invenção refere-se a uma porção de estrutura de transporte (1), compreendendo: - uma subestrutura (2) compreendendo uma pluralidade de pilares (3), uma primeira pluralidade (4) de vigas (6) posicionadas em pelo menos alguns dos pilares (3) e formando uma primeira via de transporte (7) que vai de uma primeira extremidade da subestrutura (2) para uma segunda extremidade; - um primeiro conjunto (12) de segmentos tubulares (14), capaz de ser colocado sob baixa pressão de ar e através do qual as cápsulas podem viajar de forma livre de atrito de ar, o primeiro conjunto (12) de segmentos tubulares (14) sendo posicionado na primeira via de transporte (7) e cada segmento tubular (14) compreendendo: - um tubo principal (26) com pernas (27) distribuídas ao longo do comprimento do tubo principal (26) e adequadas para que o tubo principal se apoie na subestrutura (2) sobre suas pernas (27); - calços (28) posicionados entre a subestrutura (2) e pelo menos parte das pernas (27), sendo a espessura de cada calço (28) adaptada de forma que a deflexão da subestrutura (2) entre pilares (3) seja compensada.
