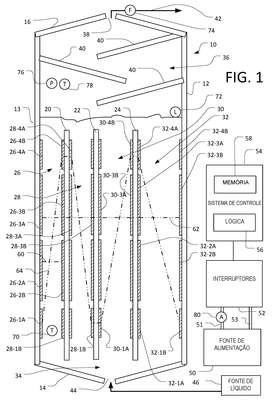

Patente de Invenção CALDEIRA E MÉTODO DE OPERAÇÃO DE UMA CALDEIRA de OHMIQ, INC. — IPC F22B 1/30. Figura publicada pelo INPI na Revista da Propriedade Industrial.
GERADOR DE VAPOR. A presente invenção refere-se a uma caldeira que inclui um recipiente (10) tendo paredes verticalmente extensas (12, 13) definindo múltiplos canais verticalmente extensos (26, 28, 30, 32). O recipiente inclui uma conexão de fornecimento de líquido (44) que comunica com entradas de líquido adjacentes a uma extremidade inferior de cada um dos canais e uma descarga de vapor (38) que comunica com saídas de líquido adjacentes à extremidade superior de cada um dos canais. A caldeira também inclui um conjunto de eletrodos (26-1A, 26-1B, 26 2A, 26-2B, 26-3A, 26-3B, 26-4A, 26-4B, 28-1A, 28-1B, 28- 2A, 28-2B, 28-3A, 28-3B, 28-4A, 28-4B, 30-1A, 30-1B, 30-2A, 30-2B, 30-3A, 30-3B, 30-4A, 30-4B, 32-1A, 32-1B, 32-2A, 32-2B, 32-3A, 32-3B, 32-4A, 32-4B) posicionados dentro dos canais, com alguns dos eletrodos em cada canal sendo localizados em diferentes altitudes. Uma fonte de energia elétrica (50) da caldeira tem pelo menos dois polos (51, 53) e é operável para fornecer diferentes potenciais elétricos aos diferentes polos. Um circuito (52) é operável para conectar seletivamente os eletrodos e desconectar seletivamente os eletrodos dos polos em múltiplos esquemas de conexão diferentes, cada um dos quais envolve corrente elétrica fluindo entre os eletrodos conectados ao longo de um caminho de corrente através do líquido em pelo menos um dos canais.
