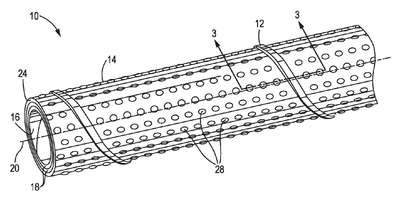

Patente de Invenção ELEMENTO PROTETOR EM RELEVO PARA TUBOS CENTRAIS de SONOCO DEVELOPMENT, INC. — IPC D04H 1/498. Figura publicada pelo INPI na Revista da Propriedade Industrial.
ELEMENTO PROTETOR EM RELEVO PARA TUBOS CENTRAIS. A presente invenção refere-se a um tubo (10) para enrolar uma trama de tecido ou material similar pode incluir um tubo interno (16) formado por uma pluralidade de camadas internas (18) e uma camada mais externa (24) enrolada helicoidalmente em torno do tubo interno (16) e que tem uma pluralidade de porções de preensão elevadas (28) que se estendem radialmente para fora a partir de uma superfície externa de tubo (14) por uma distância da porção de preensão elevada (dPG). Uma tira protetora elevada (12) pode ser formada na camada mais externa (24) e enrolada em torno da camada mais externa (24) de modo que pelo menos uma porção das porções de preensão elevadas (28) fique exposta a um exterior do tubo (10). A tira protetora elevada (12) pode se estender radialmente para fora da superfície externa de tubo (14) por uma distância da tira protetora (dPS). A tira protetora elevada (12) pode ser formada, por exemplo, pela aplicação de uma tira (34) de material sobre a superfície externa de tubo (14) ou pela formação de uma costura de sobreposição (50, 60) em uma das camadas (18, 24).
Histórico de despachos
Publicações na Revista da Propriedade Industrial (RPI).
