USO DE UMA LIGA DE NÍQUEL-FERRO-CROMO QUE TEM ALTA RESISTÊNCIA EM AMBIENTES DE CARBURIZAÇÃO, SULFETAÇÃO E CLORAÇÃO E PROCESSABILIDADE E RESISTÊNCIA SIMULTANEAMENTE BOAS

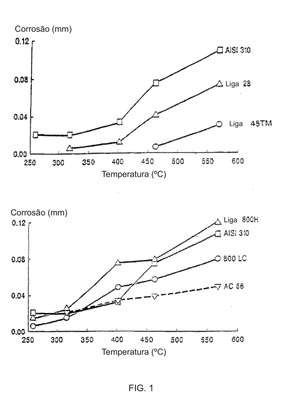

Patente de Invenção USO DE UMA LIGA DE NÍQUEL-FERRO-CROMO QUE TEM ALTA RESISTÊNCIA EM AMBIENTES DE CARBURIZAÇÃO, SULFETAÇÃO E CLORAÇÃO E PROCESSABILIDADE E RESISTÊNCIA SIMULTANEAMENTE BOAS de VDM METALS INTERNATIONAL GMBH — IPC C22C 19/05. Figura publicada pelo INPI na Revista da Propriedade Industrial.
USO DE UMA LIGA DE NÍQUEL-FERROCROMO QUE TEM ALTA RESISTÊNCIA EM AMBIENTES DE CARBURIZAÇÃO, SULFETAÇÃO E CLORAÇÃO E PROCESSABILIDADE E RESISTÊNCIA SIMULTANEAMENTE BOAS. A presente invenção refere-se ao uso de uma liga de níquel-ferro-cromo que tem uma excelente resistência à corrosão a altas temperaturas como um produto semiacabado em ambientes de carburização, sulfetação e cloração simultâneas, em que a dita liga compreende (em % em peso): de 35,0 a 38% de níquel, de 26,0 a 30,0% de cromo, de 0,7 a 1,50% de silício, de 0,40 a 1,30% de alumínio, de 0,00 a 1,0% de manganês, de 0,0001 a 0,05% de cada um de magnésio e/ou cálcio, de 0,015 a 0,12% de carbono, de 0,001 a 0,150% de nitrogênio, de 0,001 a 0,030% de fósforo, de 0,0001 a 0,020% de oxigênio, um máximo de 0,010% de enxofre, menos de 1,0% de molibdênio, menos de 1,0% de cobalto, menos de 0,5% de cobre, menos de 1,0% de tungstênio, e o restante consiste em ferro e as impurezas usuais relacionadas ao processo, em que a relação a seguir deve ser satisfeita: Fc = - 1,2 + 0,29*Ni - 4,6*Si - 4,4*Al < 2,5 (1a), em que Ni, Si e Al são as concentrações dos elementos em questão em % em peso.
Histórico de despachos
Publicações na Revista da Propriedade Industrial (RPI).
