Patente de Invenção SISTEMA DE TURBINA OXICOMBUSTÍVEL E MÉTODO PARA CONTROLE DE OXIDANTES de NUOVO PIGNONE TECNOLOGIE - S.R.L. — IPC F02C 3/34. Figura publicada pelo INPI na Revista da Propriedade Industrial.

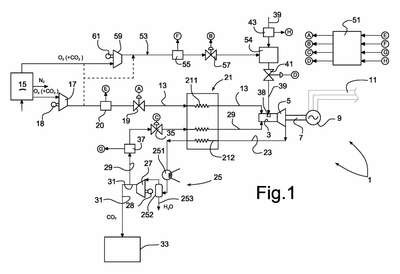

SISTEMA DE TURBINA OXICOMBUSTÍVEL E MÉTODO PARA CONTROLE DE OXIDANTES. O sistema de turbina a gás (1) compreende um combustor (3) adaptado para queimar um combustível e um oxidante e gerar gás de combustão quente pressurizado e uma turbina (5) acoplada hidraulicamente ao combustor (3) e girada pela expansão do gás de combustão quente pressurizado do combustor (3). Um trocador de calor (21) é acoplado de forma fluida à turbina (5) e adaptado para resfriar o gás de combustão expandido exaurido da turbina (5). Uma linha de alimentação de oxidante principal (13) é adaptada para fornecer oxidante ao combustor (3) através do trocador de calor (21). O oxidante que flui através do trocador de calor (21) está em relação de troca de calor com o gás de combustão exaurido da turbina (5). Uma linha de alimentação de combustível (39) fornece combustível ao combustor (3). Uma linha de alimentação de oxidante secundário (53) é adaptada para fornecer oxidante na linha de alimentação de combustível (39) a montante de uma válvula de controle de combustível (41). Também é revelado um método de operação do sistema.
