Patente de Invenção DISPOSITIVO DE TRANSPORTE POR ATRITO E DISPOSITIVO DE TRANSPORTE DE FOLHAS DE PAPEL de JAPAN CASH MACHINE CO., LTD. — IPC B65H 5/06. Figura publicada pelo INPI na Revista da Propriedade Industrial.

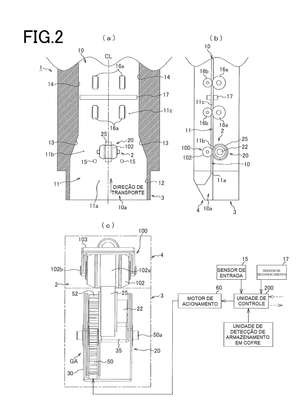

DISPOSITIVO DE TRANSPORTE POR ATRITO E DISPOSITIVO DE TRANSPORTE DE FOLHAS DE PAPEL. São providos um dispositivo de transporte por atrito e um dispositivo de transporte de folhas de papel capazes de corrigir folhas de papel, que são inseridas em várias posições e ângulos, para um estado de transporte normal enquanto transportam continuamente, sem causar deformação devido ao contato com paredes laterais, etc. A unidade lateral de acionamento 20 compreende: um rolo de acionamento 25 que gira em torno de uma parte de eixo 22; um braço oscilante 30 compreendendo a parte de eixo 22 em uma parte do mesmo e a outra parte suportada por um eixo oscilante 50a de modo a alterar a distância de um rolo acionado 102 oscilando um rolo de acionamento para alterar uma aderência de transporte; e um elemento de desvio elástico 40 que solicita elasticamente o rolo de acionamento na direção do rolo acionado através do braço oscilante.
