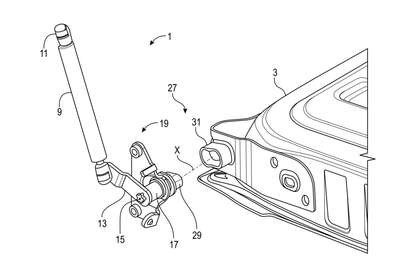

Patente de Invenção SISTEMA DE AUXÍLIO DE ELEVAÇÃO PARA PORTAS TRASEIRAS DE VEÍCULO de MULTIMATIC INC. — IPC B62D 33/027. Figura publicada pelo INPI na Revista da Propriedade Industrial.
SISTEMA DE AUXÍLIO DE ELEVAÇÃO PARA PORTAS TRASEIRAS DE VEÍCULO. Um sistema de auxílio de elevação de porta traseira de veículo compreende uma porta traseira de veículo adaptada para abrir e fechar ao rotacionar em torno de um eixo de pivô de porta traseira em relação a uma carroceria, meios de acoplamento para conectar de maneira liberável a porta traseira de veículo e a carroceria, um dispositivo de armazenamento de energia localizado dentro da carroceria e adaptado para ser ancorado pivotalmente à carroceria em uma extremidade, um braço de manivela anexado pivotalmente ao dispositivo de armazenamento de energia em uma segunda extremidade do dispositivo de armazenamento de energia e anexado rigidamente a uma haste de atuação que é alinhada coaxialmente ao eixo de pivô de porta traseira, e um conjunto de suporte de pivô compreendendo um suporte de montagem fixo à carroceria e segurando uma disposição de rolamento de pivô para facilitar uma junta girante em torno do eixo de pivô de porta traseira. A disposição de rolamento de pivô compreende um componente unitário sobremoldado a uma luva de pivô para atuar como uma bucha entre a haste de atuação e a luva de pivô, tal que o movimento girante relativo da porta traseira e da carroceria resulta em movimento linear do dispositivo de armazenamento de energia e armazenamento de energia máximo na posição totalmente aberta de porta traseira.
