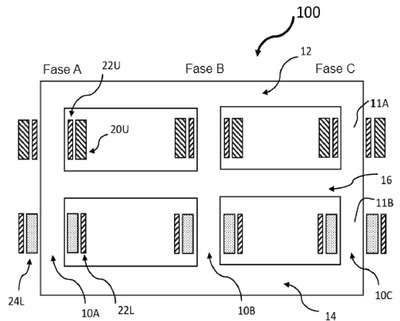

Patente de Invenção TRANSFORMADOR DE ENERGIA ELÉTRICA E SISTEMA DE TRANSFORMAÇÃO DE ENERGIA ELÉTRICA de IONATE LIMITED — IPC H01F 27/38. Figura publicada pelo INPI na Revista da Propriedade Industrial.
TRANSFORMADOR DE ENERGIA ELÉTRICA E SISTEMA DE TRANSFORMAÇÃO DE ENERGIA ELÉTRICA. Trata-se de um aparelho de transformador trifásico para um sistema de transformação de energia elétrica trifásico. Cada fase do aparelho de transformador trifásico compreende: uma coluna de núcleo superior, uma coluna de núcleo inferior, uma primeira montagem de bobina e uma segunda montagem de bobina. A primeira bobina primária e a primeira bobina secundária de cada primeira montagem de bobina são enroladas concentricamente em torno da coluna de núcleo superior ou da coluna de núcleo inferior da respectiva fase. A segunda bobina secundária e a bobina de controle de cada segunda montagem de bobina são enroladas concentricamente em torno da outra dentre a coluna de núcleo superior e a coluna de núcleo inferior da respectiva fase. A segunda bobina secundária é conectada em série à primeira bobina secundária da primeira montagem de bobina da respectiva fase. O aparelho de transformador trifásico compreende ainda uma primeira porção de travessa conectada entre cada uma das primeiras extremidades das colunas de núcleo superior, uma segunda porção de travessa conectada entre cada uma das quartas extremidades das colunas de núcleo inferior e pelo menos uma porção de travessa de transferência, configurada para permitir que o fluxo magnético flua entre a primeira extremidade de cada coluna de núcleo superior e a segunda extremidade da respectiva coluna de núcleo superior, e permitir que o fluxo magnético flua entre a terceira extremidade de cada coluna de núcleo inferior e a quarta extremidade da respectiva coluna de núcleo inferior. Um controlador é conectado à bobina de controle de cada fase e configurado para aplicar uma forma de onda de tensão ou corrente à bobina de controle a fim de influenciar a transferência de energia entre as primeiras bobinas primárias e as primeiras e segundas bobinas secundárias do aparelho de transformador trifásico.
Histórico de despachos
Publicações na Revista da Propriedade Industrial (RPI).
Notificação de entrada na fase nacional - PCT
#1.3
14/01/2025
RPI 2819
Exigências diversas
#1.5
Apresentar novas folhas referentes ao resumo do pedido, adaptadas à Instrução Normativa INPI 031/2013, Art. 22, III.
