PEDAL DE ACELERADOR COM UM SENSOR DE POSIÇÃO ANGULAR COM UM EIXO DE ROTAÇÃO DO SENSOR E UM ELEMENTO DE ACIONAMENTO PIVOTÁVEL COM UM EIXO DE ROTAÇÃO DE ACIONAMENTO

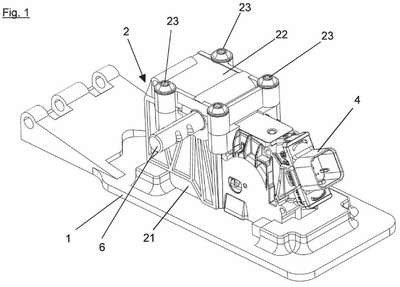

Patente de Invenção PEDAL DE ACELERADOR COM UM SENSOR DE POSIÇÃO ANGULAR COM UM EIXO DE ROTAÇÃO DO SENSOR E UM ELEMENTO DE ACIONAMENTO PIVOTÁVEL COM UM EIXO DE ROTAÇÃO DE ACIONAMENTO de HELLA GMBH & CO. KGAA — IPC B60K 26/02. Figura publicada pelo INPI na Revista da Propriedade Industrial.
PEDAL DE ACELERADOR COM UM SENSOR DE POSIÇÃO ANGULAR COM UM EIXO DE ROTAÇÃO DO SENSOR E UM ELEMENTO DE ACIONAMENTO PIVOTÁVEL COM UM EIXO DE ROTAÇÃO DE ACIONAMENTO. A presente invenção refere-se a um pedal de acelerador com um sensor de posição angular (11) e um elemento de acionamento pivotável (3), que é acoplado com um rotor do sensor de posição angular (11), para poder girar o rotor do sensor de posição angular (11) em relação a um estator do sensor de posição angular (11), sendo que o elemento de acionamento (3) do pedal de acelerador é montado de forma rotativa em torno de um eixo de rotação, daqui em diante denominado eixo de rotação de acionamento, o rotor do sensor de posição angular (3) é montado de forma rotativa em torno de um eixo de rotação, daqui em diante denominado eixo de rotação do sensor, o eixo de rotação de acionamento e o eixo de rotação do sensor são diferentes um do outro e uma transmissão é prevista entre o elemento de acionamento (3) e o rotor, que converte uma rotação do elemento de acionamento (3) em um movimento de rotação do rotor.
