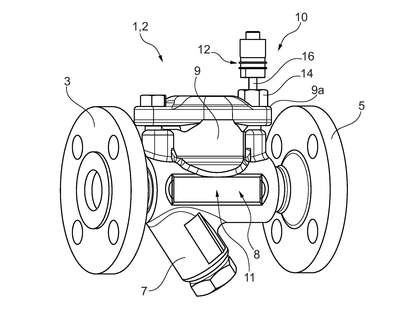

Patente de Invenção DRENO DE CONDENSADO, DISPOSITIVO SENSOR E MÉTODO PARA DETECTAR O ESTADO DE UM TRAJETO DE FLUXO de GESTRA AG — IPC F16T 1/48. Figura publicada pelo INPI na Revista da Propriedade Industrial.
DRENO DE CONDENSADO, DISPOSITIVO SENSOR E MÉTODO PARA DETECTAR O ESTADO DE UM TRAJETO DE FLUXO. A presente invenção refere-se a um acessório de controle (1) para controlar o fluxo de fluidos, em particular dreno de condensado (2) para descarga de condensado líquido, com - uma carcaça (9) com um flange de entrada (3) e um flange de saída (5), e - um dispositivo sensor (10) fixado à carcaça (9) para monitorar o estado de operação do acessório de controle (1), onde o dispositivo sensor (10) possui um conjunto de acoplamento (14) para acoplar à carcaça (9). A invenção propõe assim que o dispositivo sensor (10) possua um sensor (12) para detectar som conduzido pela estrutura, e o conjunto de acoplamento (14) seja conectado de forma positiva e/ou não positiva ao sensor (12) e esteja configurado para estabelecer uma conexão liberável, positiva e/ou não positiva à carcaça (9), a fim de conduzir o som transmitido pela estrutura da carcaça (9) para o sensor (12) no estado montado. A invenção refere-se ainda a um dispositivo sensor (10) para tal acessório de controle, e a um método (100) para detectar um estado ou um bloqueio e/ou vazamento de um trajeto de fluxo (8).
