Patente de Invenção RECEPTOR DINÂMICO DE AMPLIFICAÇÃO DE TENSÃO DE OVERDRIVE DE PORTA — IPC H03K 19/00. Figura publicada pelo INPI na Revista da Propriedade Industrial.

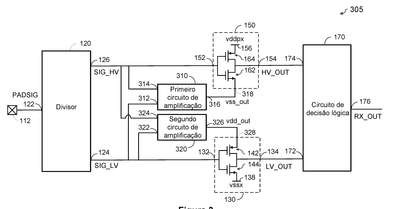

RECEPTOR DINÂMICO DE AMPLIFICAÇÃO DE TENSÃO DE OVERDRIVE DE PORTA.Em certos aspectos, um circuito de recebimento (305) inclui um divisor (120), um primeiro receptor (130), um segundo receptor (150) e um circuito de amplificação (310). O divisor é configurado para receber um sinal de entrada (122), dividir o sinal de entrada em um primeiro sinal (124) e em um segundo sinal (126), emitir o primeiro sinal para o primeiro receptor, e emitir o segundo sinal para o segundo receptor. Em certos aspectos, a oscilação de tensão do sinal de entrada é dividida entre o primeiro sinal e o segundo sinal. O circuito de amplificação pode ser configurado para desviar uma tensão de alimentação (vss_out) do segundo receptor para amplificar uma tensão de overdrive de porta de um transístor (162) no segundo receptor durante uma transição do sinal de entrada (por exemplo, transição de baixo para alto). Em certos aspectos, o circuito de amplificação controla a amplificação de tensão de overdrive de porta com base no primeiro sinal e no segundo sinal.
