Patente de Invenção FRONT-END DE RECEPTOR ANALÓGICO COM AMPLIFICADOR DE GANHO VARIÁVEL INTEGRADO EM UMA ESTRUTURA DE EQUALIZADOR — IPC H03F 3/195. Figura publicada pelo INPI na Revista da Propriedade Industrial.

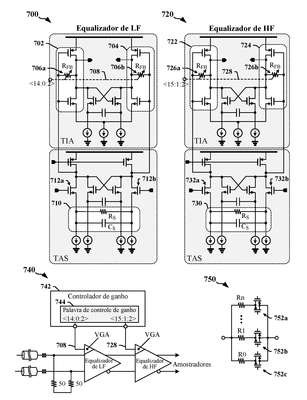

FRONT-END DE RECEPTOR ANALÓGICO COM AMPLIFICADOR DE GANHO VARIÁVEL INTEGRADO EM UMA ESTRUTURA DE EQUALIZADOR. Um receptor tem um primeiro circuito equalizador (700) incluindo um primeiro estágio que tem um circuito de degeneração de fonte e um amplificador de transimpedância (TIA). O circuito de degeneração de fonte inclui um resistor acoplado em paralelo a um capacitor. O TIA inclui um amplificador de ganho variável com um ganho controlado por resistores de feedback. Cada resistor de feedback é acoplado entre a entrada e a saída do TIA. O circuito de recebimento tem um segundo circuito equalizador (720) acoplado em série ao primeiro circuito equalizador (700). O segundo circuito equalizador (720) inclui um primeiro estágio que tem um circuito de degeneração de fonte e um TIA. O circuito de degeneração de fonte no segundo circuito equalizador tem um resistor de degeneração de fonte acoplado em paralelo a um capacitor de degeneração de fonte, e o TIA inclui um amplificador de ganho variável cujo ganho é controlado por resistores de feedback acoplados entre a entrada e a saída do TIA no segundo circuito equalizador (720).
