Patente de Invenção RADOME COM UM ÂNGULO DE REFRAÇÃO VARIÁVEL NA SUPERFÍCIE PARA ANTENA DE ARRANJO EM FASES — IPC H01Q 1/40. Figura publicada pelo INPI na Revista da Propriedade Industrial.

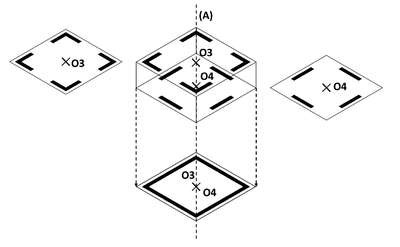

RADOME COM UM ÂNGULO DE REFRAÇÃO VARIÁVEL NA SUPERFÍCIE PARA ANTENA DE ARRANJO EM FASES. Trata-se de um radome com ângulo de refração variável na superfície para antenas de arranjo em fase. O radome compreende uma área ativa de ondas eletromagnéticas que consiste em um substrato dielétrico e duas metassuperfícies duplamente polarizadas. As metassuperfícies duplamente polarizadas são fabricadas a partir de uma pluralidade de meta-átomos metálicos dispostos periodicamente com padrões geométricos abertos, rotacionalmente simétricos e não contínuos. Os meta-átomos se sobrepõem complementarmente entre os dois lados do substrato dielétrico e são periodicamente dispostos em pelo menos dois grupos que cobrem uma região espacial do padrão de radiação angular de um arranjo de antenas planas. As dimensões geométricas dos meta-átomos variam dentro de cada grupo de modo a formar um gradiente de fase eletromagnética transmissiva dentro desse grupo e diferente de um grupo para outro. A periodicidade ¿p dos meta-átomos está entre ¿/4 e ¿/1,3, sendo ¿ o comprimento de onda de uma onda eletromagnética incidente de uma antena planar.
