Patente de Invenção TÉCNICAS DE ATENUADOR DE FASE CONSTANTE EM AMPLIFICADORES DE FRONT-END DE RADIOFREQUÊNCIA (RFFE) — IPC H03F 1/22. Figura publicada pelo INPI na Revista da Propriedade Industrial.

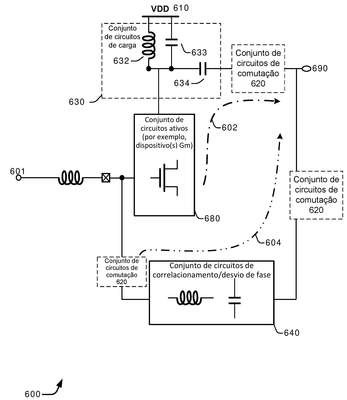

TÉCNICAS DE ATENUADOR DE FASE CONSTANTE EM AMPLIFICADORES DE FRONT-END DE RADIOFREQUÊNCIA (RFFE). Aspectos da divulgação se referem a dispositivos, aparelhos de comunicação sem fio, métodos e conjunto de circuitos que implementam um amplificador de baixo ruído (LNA) com um conjunto de circuitos de desvio de fase para alcançar uma fase contínua na saída do LNA. Um aspecto é um amplificador (600) incluindo um percurso ativo de alto ganho (602) que compreende um conjunto de circuitos ativos e um percurso de baixo ganho (604) que compreende um conjunto de circuitos passivos e um conjunto de circuitos de desvio de fase. Em um ou mais aspectos, o conjunto de circuitos de desvio de fase é configurado para desviar uma fase de um sinal de entrada dentro do percurso de baixo ganho (604) de modo que a fase de um sinal de saída emitido a partir do percurso de baixo ganho (604) corresponda aproximadamente a uma fase de um sinal de saída emitido a partir do percurso ativo de alto ganho (602). Em pelo menos um aspecto, um ganho do percurso ativo de alto ganho (602) é mais alto que um ganho do percurso passivo de baixo ganho (604).
