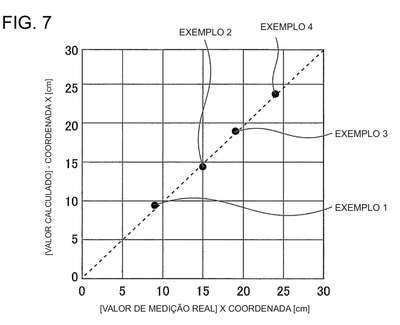

Patente de Invenção MÉTODO PARA MEDIR POSIÇÃO ABSOLUTA TRIDIMENSIONAL DE OBJETO A SER MEDIDO E MÉTODO PARA DETECTAR POSIÇÃO DE MATERIAL FUNDIDO — IPC G01B 11/00. Figura publicada pelo INPI na Revista da Propriedade Industrial.
MÉTODO PARA MEDIR POSIÇÃO ABSOLUTA TRIDIMENSIONAL DE OBJETO A SER MEDIDO E MÉTODO PARA DETECTAR POSIÇÃO DE MATERIAL FUNDIDO. O objetivo da presente invenção é fornecer um método capaz de medir, a partir de pelo menos uma imagem, coordenadas tridimensionais de uma posição remota, mesmo quando mede um ponto em uma região perigosa onde uma pessoa não pode inserir para medir diretamente as coordenadas com uma fita métrica ou similar. Fornecido é um método para medir a posição absoluta tridimensional de um objeto a ser medido em que um sistema de coordenada ortogonal tridimensional é usado para medir a partir de uma imagem a posição absoluta tridimensional de um ponto a ser medido que está presente em um plano incluindo quaisquer três pontos no objeto a ser medido, o método compreendendo: uma etapa para medir as posições relativas de uma câmera e um ponto que serve como uma referência que está presente no plano; uma etapa para fotografar o ponto a ser medido com a câmera para adquirir uma imagem; uma etapa para calcular, a partir da imagem, coordenadas tridimensionais de posição relativa do ponto a ser medido usando posição de lentes da câmera como um ponto de origem; e uma etapa para calcular a posição absoluta tridimensional do ponto a ser medido a partir das posições relativas e as coordenadas tridimensionais de posição relativa.
