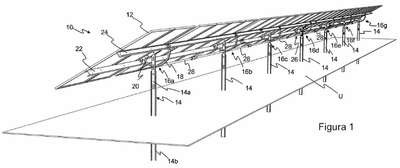

Patente de Invenção DISPOSITIVO DE RASTREAMENTO PARA MÓDULOS SOLARES de SCHLETTER INTERNATIONAL B.V. — IPC F24S 25/12. Figura publicada pelo INPI na Revista da Propriedade Industrial.
DISPOSITIVO DE RASTREAMENTO PARA MÓDULOS SOLARES. A presente invenção refere-se a um dispositivo de rastreamento (10) para módulos solares, compreendendo: pelo menos uma unidade de articulação (16), em que a pelo menos uma unidade de articulação (16) compreende pelo menos um arco de acionamento (18) e um travessão (20) que pode ser articulado em torno de um eixo de articulação (S) e está conectado a pelo menos um arco de acionamento (18), em que o pelo menos um arco de acionamento (18) compreende recessos de retenção (42) e recessos de acionamento (40) dispostos alternadamente na direção circunferencial, pelo menos um poste (14), no qual a pelo menos um travessão (20) é montado de forma articulada em torno do eixo de articulação (S), pelo menos um elemento de transmissão (38) que é de articulação em torno de um eixo de rotação, em que pelo menos um elemento de transmissão (38) compreende pelo menos um elemento de acionamento (86) para engatar em um dos recessos de acionamento (40) e pelo menos um elemento de retenção (88) para engatar em um dos recessos de retenção (42), pelo menos um eixo de transmissão (28) que está acoplado a pelo menos um elemento de transmissão (38), e pelo menos uma unidade de acionamento (26) que está fixada a pelo menos um poste (14), em que o pelo menos uma unidade de acionamento (26) compreende pelo menos um motor (30) e pelo menos um elemento de saída (54), em que o pelo menos um elemento de saída (54), o pelo menos um eixo de transmissão (28) e o pelo menos um elemento de transmissão (38) são acoplados um ao outro de uma maneira que transmite torque em um ponto de acoplamento axial comum (KS1).
