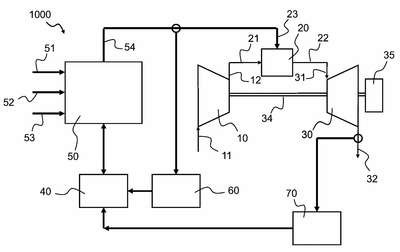

Patente de Invenção SISTEMA DE TURBINA A GÁS COM COMBUSTÃO POR CHAMA DE DIFUSÃO E MISTURA DE COMBUSTÍVEL PARA REDUZIR EMISSÕES INDESEJADAS de NUOVO PIGNONE TECNOLOGIE - S.R.L. — IPC F02C 3/22. Figura publicada pelo INPI na Revista da Propriedade Industrial.
SISTEMA DE TURBINA A GÁS COM COMBUSTÃO POR CHAMA DE DIFUSÃO E MISTURA DE COMBUSTÍVEL PARA REDUZIR EMISSÕES INDESEJADAS. Trata-se de um sistema de turbina a gás (1000, 2000, 3000) com uma seção de compressor (10), configurada para comprimir um fluxo de oxidante e para fornecer um fluxo de oxidante comprimido em uma seção de combustor (20). A seção de combustor (20) é configurada para receber o oxidante e uma mistura de gás combustível separadamente, sendo que a mistura contém pelo menos um gás combustível e um gás inerte, para realizar a combustão por chama de difusão do combustível e do oxidante em uma câmara de combustão e para fornecer um fluxo de gás de combustão para uma seção de turbina (30) configurada para expandir o fluxo de gás de combustão e para descarregar o fluxo de gás de combustão expandido em uma saída de turbina. O sistema de turbina a gás também tem uma unidade de mistura (50) configurada para misturar pelo menos o gás combustível e o gás inerte e fornecer a mistura de gás combustível na seção de combustor (20) com uma razão de mistura que depende de um teor do gás de combustão, por exemplo que depende de um teor de NOx e/ou CO e/ou CO2 do gás de combustão medido ou predito. A unidade de mistura (50) é configurada para misturar pelo menos o gás combustível e o gás inerte sob controle de uma unidade de controle (40), a qual é configurada para controlar a operação do sistema de turbina a gás.
