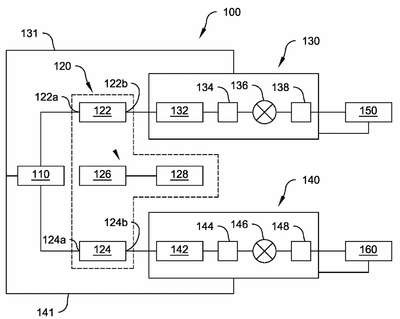

Patente de Invenção SISTEMAS PARA REDUZIR GOLPE DE ARÍETE EM SISTEMAS SUBMARINOS de TRANSOCEAN SEDCO FOREX VENTURES LIMITED — IPC E21B 33/035. Figura publicada pelo INPI na Revista da Propriedade Industrial.
SISTEMAS PARA REDUZIR GOLPE DE ARÍETE EM SISTEMAS SUBMARINOS. Trata-se de um sistema de bombeamento que inclui uma pluralidade de bombas, cada uma com uma entrada e uma saída. A entrada é acoplada fluidamente a um reservatório de fluido hidráulico. A saída é acoplada fluidamente a uma cápsula de controle com uma válvula e um par de sensores que monitoram as pressões a montante e a jusante da válvula. A cápsula de controle é acoplada fluidamente a um protetor submarino contra explosões. Um primeiro motor é acoplado a uma primeira bomba da pluralidade de bombas e ajusta a primeira bomba a uma primeira pressão pré-determinada. Um controlador é acoplado e configurado para controlar o primeiro motor, controlando assim a primeira bomba. O sistema de bombeamento é configurado para: engatar e desengatar cada bomba independentemente; e reduzir a vazão de cada bomba para limitar a pressão na válvula, quando uma pressão pré-determinada para cada bomba é atingida, reduzindo assim o golpe de aríete (fluid hammer) na cápsula de controle.
