Patente de Invenção CONJUNTO DE VÁLVULA PARA BOMBA DE FUNDO DE POÇO DE SISTEMA DE BOMBA ALTERNATIVA de WEATHERFORD TECHNOLOGY HOLDINGS, LLC — IPC E21B 34/06. Figura publicada pelo INPI na Revista da Propriedade Industrial.

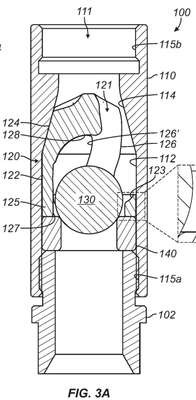

CONJUNTO DE VÁLVULA PARA BOMBA DE FUNDO DE POÇO DE SISTEMA DE BOMBA ALTERNATIVA. Uma bomba de fundo de poço para um sistema alternativo inclui um cilindro e um êmbolo. O cilindro se acopla a uma coluna de tubulação e tem uma válvula estacionária. O êmbolo se acopla a uma coluna de haste e tem uma válvula de deslocamento. Qualquer uma das válvulas pode incluir um alojamento, um inserto, uma esfera e uma sede. O inserto define um batente de esfera e tem uma passagem de esfera. O inserto posiciona na passagem de fluxo do alojamento e uma das extremidades engata um ressalto na passagem. O inserto é preso com material metálico metalurgicamente afixado entre pelo menos uma porção do inserto e a passagem de fluxo. O material de brasagem pode ser brasado no final do inserto para afixar metalurgicamente o inserto na passagem. A esfera é posicionada no inserto e a sede é posicionada adjacente a uma extremidade do inserto. A válvula, então, se incorpora aos componentes da bomba.
