GUINDASTE DE TORRE AUTOESCALÁVEL, E, MÉTODOS PARA INSTALAÇÃO OU DESINSTALAÇÃO DE UM COMPONENTE DE TURBINA EÓLICA, PARA CONSTRUÇÃO DE UM MASTRO DE TURBINA EÓLICA, PARA ERGUER UM GUINDASTE DE TORRE AUTOESCALÁVEL E PARA MONTAGEM DE UMA TURBINA EÓLICA E/OU PARA INSTALAÇÃO OU DESINSTALAÇÃO DE UM COMPONENTE DE TURBINA EÓLICA

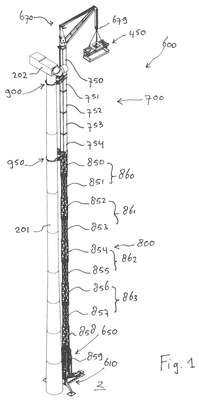

Patente de Invenção GUINDASTE DE TORRE AUTOESCALÁVEL, E, MÉTODOS PARA INSTALAÇÃO OU DESINSTALAÇÃO DE UM COMPONENTE DE TURBINA EÓLICA, PARA CONSTRUÇÃO DE UM MASTRO DE TURBINA EÓLICA, PARA ERGUER UM GUINDASTE DE TORRE AUTOESCALÁVEL E PARA MONTAGEM DE UMA TURBINA EÓLICA E/OU PARA INSTALAÇÃO OU DESINSTALAÇÃO DE UM COMPONENTE DE TURBINA EÓLICA de ITREC B.V. — IPC B66C 23/18. Figura publicada pelo INPI na Revista da Propriedade Industrial.
GUINDASTE DE TORRE AUTOESCALÁVEL, E, MÉTODOS PARA INSTALAR OU DESINSTALAR UM COMPONENTE DE TURBINA EÓLICA, PARA CONSTRUIR UM MASTRO DE TURBINA EÓLICA, PARA ERGUER UM GUINDASTE DE TORRE AUTOESCALÁVEL SOBRE UM SUPORTE EM UM LOCAL DE IÇAMENTO E PARA MONTAR UMA TURBINA EÓLICA E/OU PARA INSTALAR OU DESINSTALAR UM COMPONENTE DE TURBINA EÓLICA. Um guindaste de torre autoescalável (600) compreende uma base do guindaste (610, 612) configurada para ser colocada em um suporte (2) em um local de içamento, segmentos de torre (700) para erguer uma torre de guindaste (600), uma torre de guindaste unidade de elevação (50, 650) montada na base do guindaste (610, 612) e uma unidade de lança giratória (670, 70). O guindaste de torre (600) está configurado para, com a unidade de lança giratória (670, 70) conectada a um segmento de torre superior (750, 90), erguer a torre de guindaste (600) empilhando segmentos de torre (700) uns sobre os outros a partir de abaixo para alongar a torre do guindaste (600) sob a unidade de lança giratória (670, 70). A torre de guindaste (600) compreende uma seção superior (700, 800) composta por uma série de múltiplos segmentos superiores de torre (750) e uma seção inferior (800) composta por uma série de múltiplos segmentos de torre inferiores (850). Cada segmento de torre superior (750, 90) é concretizado como um segmento de torre do tipo viga tubular (90, 91). Cada segmento de torre inferior (850) é incorporado como um segmento de torre do tipo estrutura treliçada (671, 673) (90, 91). O guindaste de torre (600) compreende adicionalmente um dispositivo estabilizador superior e um dispositivo estabilizador inferior, cada um configurado para conectar horizontalmente a seção superior (700, 800) da torre do guindaste (600) a uma estrutura alta externa (671, 673), por exemplo, um mastro de turbina eólica (201).
