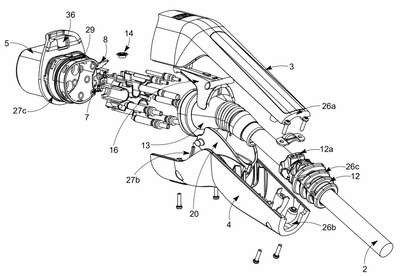

CONJUNTO DE CONECTOR. Um conjunto de conector (1) compreende um corpo de conector (5) configurado para inserção em um receptáculo; um cabo (2) tendo um ou mais membros de conector elétrico (6), e o corpo de conector (5) é configurado para receber o um ou mais membros de conector; uma primeira peça de alojamento (4) e uma segunda peça de alojamento (3) configuradas para conexão entre si e às respectivas porções do corpo de conector (5) e do cabo (2) para formar um alojamento do conjunto de conector; e um membro de trava (16) tendo um detentor (18) configurado para interconexão liberável com um membro de lingueta no referido receptáculo, o referido membro de trava sendo móvel entre uma posição de bloqueio e uma posição de liberação. O conjunto de conector também compreende um disparador (20) tendo uma porção de interface de usuário (30) e compreendendo primeiros meios de apoio (21a,b) para instalação rotativa em apoios de disparador (4a,b) correspondentes na primeira peça de alojamento (4). O membro de trava (16) compreende segundos meios de apoio (17, 17a,b) para instalação rotativa em apoios de trava (3a,b) correspondentes na segunda peça de alojamento (3). O disparador (20) compreende primeiras porções moldadas (23a,b), e o membro de trava (16) compreende segundas porções moldadas (22a,b), e a primeira e segunda porções moldadas têm superfícies complementares e são configuradas para conexão de contato móvel quando o conjunto de conector é montado, e definindo assim uma ou mais juntas (J); pelo que o movimento rotacional (R1) do disparador (20) causa o movimento rotacional (R2) do membro de trava (16) e vice-versa. A invenção também compreende um método de montagem.
