Patente de Invenção SISTEMA E MÉTODO DE TRATAMENTO DE ÁGUA INCLUINDO UM SISTEMA DE TUBO DE ASPIRAÇÃO E EDUTOR de SIEMENS ENERGY, INC. — IPC B01D 17/02. Figura publicada pelo INPI na Revista da Propriedade Industrial.

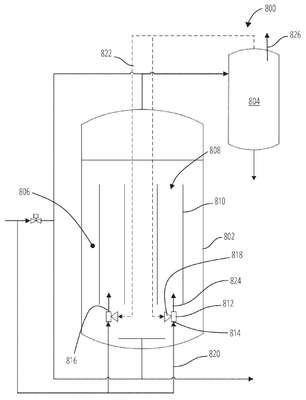

SISTEMA E MÉTODO DE TRATAMENTO DE ÁGUA INCLUINDO UM SISTEMA DE TUBO DE ASPIRAÇÃO E EDUTOR. A presente invenção refere-se a um aparelho de filtro que inclui um recipiente, um meio filtrante posicionado no recipiente, uma entrada de alimentação posicionada no recipiente acima do meio de filtro e um pote de eliminação acoplado ao recipiente e disposto para coletar um gás descarregado do recipiente. O aparelho também inclui um tubo de aspiração posicionado no recipiente e preenchido com o meio filtrante e um edutor incluindo uma entrada de fluido, uma porta de sucção de fluido e uma saída de fluido direcionada para o tubo de aspiração, um primeiro suprimento de fluido acoplado à entrada de fluido para distribuir um fluxo de um primeiro fluido e um conduíte disposto para conectar o pote de extração à porta de sucção de fluido. O edutor opera para trazer uma porção do gás para dentro do edutor em resposta ao fluxo do primeiro fluido, o primeiro fluido e o gás formando uma mistura de retrolavagem que é descarregada no tubo de aspiração através da saída de fluido para induzir um rolamento do meio filtrante durante um processo de retrolavagem.
