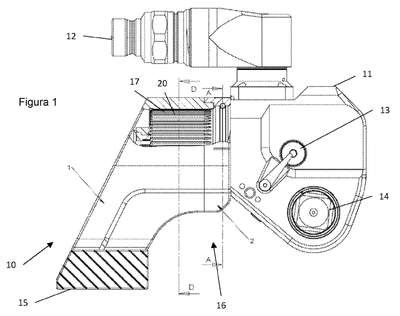

Patente de Invenção CHAVE DINAMOMÉTRICA HIDRÁULICA de ATLAS COPCO INDUSTRIAL TECHNIQUE AB — IPC B25B 23/00. Figura publicada pelo INPI na Revista da Propriedade Industrial.
CHAVE DINAMOMÉTRICA HIDRÁULICA. Uma chave dinamométrica hidráulica (10), compreendendo: uma cabeça (11), com uma entrada para fluido hidráulico pressurizado; um conector rotativo, para conexão a um item a ser girado pela chave dinamométrica hidráulica (10); e um mecanismo de acionamento (12), acionado por fluido hidráulico introduzido na entrada e tendendo a girar a conexão rotativa. Um braço de reação (1) montado na cabeça (11) através de uma montagem (16) que permite seletivamente o movimento rotacional do braço de reação (1) em relação à cabeça (11) em torno de um eixo geométrico, o braço de reação (1) disposto para reagir contra uma superfície quando o mecanismo de acionamento (12) gira a conexão rotativa. Em que a montagem (16) compreende: uma conexão estriada, compreendendo estrias complementares (20) na cabeça (11) e no braço de reação (1), que permite o movimento linear do braço de reação (1) em relação à cabeça (11) ao longo do eixo geométrico a partir de uma primeira posição onde as estrias (20) da conexão estriada se interligam de modo a evitar a rotação relativa do braço de reação (1) e da cabeça (11), e uma segunda posição onde as estrias (20) da conexão estriada não se interligam e permitem a rotação relativa da cabeça (11) e do braço de reação (1); e um limitador de deslocamento rotacional, que limita o movimento rotacional relativo do braço de reação (1) e da cabeça (11). Reduz a probabilidade de que o braço de reação (1) e a cabeça (11) se separem de forma inesperada, indesejada ou indesejável.
Histórico de despachos
Publicações na Revista da Propriedade Industrial (RPI).
