INSTALAÇÃO DE FILME SOPRADO E MÉTODO PARA PRODUZIR UMA TRAMA DE FILME

Classificação IPC

Prioridades unionistas

Resumo técnico

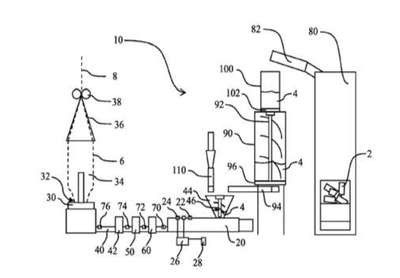

INSTALAÇÃO DE FILME SOPRADO E MÉTODO PARA PRODUZIR UMA TRAMA DE FILME. A presente invenção se refere a uma instalação de filme soprado (10) para produção de uma trama de filme a partir de material reciclado (4), apresentando as seguintes características: a. uma instalação de filme soprado (10) possui uma extrusora (20) para fundir e homogeneizar o material reciclado (4) em um fundido, e b. uma instalação de filme soprado (10) possui um bocal anular (30) para extrusão de um tubo de filme (6), e c. uma instalação de filme soprado (10) possui uma guia para um fluxo de massa fundida (40) entre a extrusora (20) e o bocal anular (30) através de uma bomba de massa fundida com bocal anular (42), para transportar o fundido para o bocal anular (30), e d. uma instalação de filme soprado (10) possui uma zona de formação de tubo (32) para estiramento longitudinal e transversal do tubo de filme (6), e. uma instalação de filme soprado (10) possui um meio de resfriamento (34) para o tubo de filme (6) movendo-se na direção da máquina, e f. uma instalação de filme soprado (10) tem uma seção retraível (36) além da zona de formação de tubo (32) para retrair o tubo de filme (6) em uma trama de filme de camada dupla (8), e g. uma instalação de filme soprado (10) possui um par de rolos de extração (38) além dos meios de resfriamento (34) para retirada do tubo de filme (6), e compreendendo a característica adicional: h. uma extrusora (20) é configurada como uma extrusora de rosca dupla. Além disso, a invenção se refere a um método para produzir uma trama de filme a partir de um material reciclado (4), possuindo as seguintes características: a. uma extrusora de rosca dupla derrete e homogeneiza o material reciclado (4) em um fundido, b. o fundido é transportado para um bocal anular (30) através de um fluxo de fundido com uma bomba de fundido de bocal anular (42), c. o fundido é extrudado em um tubo de filme (6) através do bocal anular (30), e d. o tubo de filme (6) é desenhado longitudinal e transversalmente em uma zona de formação de tubo (32), e. uma seção de coleta (36) para o tubo de filme (6) combina o tubo de filme (6) além da zona de formação de tubo (32) em uma trama de filme de camada dupla (8), e f. a instalação de filme soprado (10) possui um par de rolos de extração (38) além da seção de coleta (36) para retirada do tubo de filme (6).
