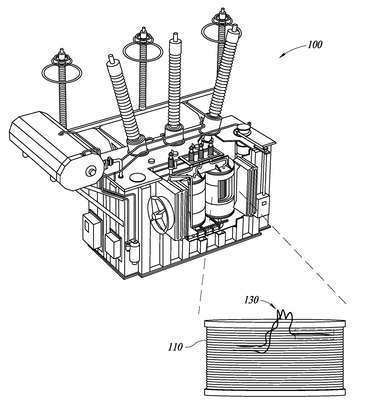

Patente de Invenção MONITORAMENTO DA SAÚDE DE ATIVOS DE ENERGIA ELÉTRICA de QUALITROL COMPANY LLC — IPC G01B 11/16. Figura publicada pelo INPI na Revista da Propriedade Industrial.
MONITORAMENTO DA SAÚDE DE ATIVOS DE ENERGIA ELÉTRICA. Um método para medir diretamente o teor de umidade em um transformador (100) preenchido com óleo inclui usar uma fibra óptica (130) que tem um sensor de rede (140), tal como uma rede de Bragg de fibra, definido na fibra óptica. Os vários condutores (enrolamentos) do transformador são isolados usando um isolante, tal como papel, e o interior do transformador é preenchido com óleo isolante. A umidade no transformador é absorvida pelo papel (120) que circunda os enrolamentos (110). Um teor de umidade em um local específico pode ser medido pela colocação da fibra óptica com o sensor de rede diretamente no local específico a ser medido. Um parâmetro físico do papel que absorveu a umidade se altera com o tempo, causando uma alteração no sensor de rede da fibra óptica, o que altera a resposta espectral dos sinais ópticos que são refletidos pelo sensor de rede. O método provê um método preciso para medir a umidade dentro do transformador no local específico.
