Patente de Invenção REATOR DE CIRCULAÇÃO INTERNA, E, PROCESSO PARA REALIZAR UMA REAÇÃO CONTÍNUA DE ALTA PRESSÃO — IPC B01J 19/00. Figura publicada pelo INPI na Revista da Propriedade Industrial.
Pedido arquivado: o exame técnico não foi requerido nos 36 meses seguintes ao depósito de 07/12/2022, prazo do art. 33 da LPI. A tecnologia está em domínio público no Brasil.

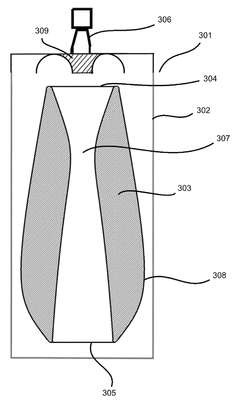

REATOR DE CIRCULAÇÃO INTERNA, E, PROCESSO PARA REALIZAR UMA REAÇÃO CONTÍNUA DE ALTA PRESSÃO.Um reator de circulação interna compreende: um recipiente cilíndrico disposto verticalmente que compreende uma parede lateral e meios de saída do fluido do reator; e pelo menos um tubo de descarga arranjado verticalmente dentro do recipiente. O(s) tubo(s) de descarga tem uma superfície interna e uma superfície externa, em que o(s) tubo(s) de descarga provê(em) (a) primeiro(s) conduto(s) dentro do(s) tubo(s) de descarga que tem uma extremidade de entrada do tubo e uma extremidade de saída do tubo, e um segundo conduto fora do(s) tubo(s) de descarga e dentro da parede lateral, em que o(s) primeiro(s) conduto(s) está em comunicação fluídica com o segundo conduto. O reator compreende pelo menos um bocal arranjado concentricamente ao(s) tubo(s) de descarga para injetar um fluido dentro do(s) primeiro(s) conduto(s) a partir da extremidade de entrada do tubo. A superfície interna do(s) tubo(s) de descarga se curva convexamente, de modo que o(s) primeiro(s) conduto(s) apresente(m) uma constrição anular da seção transversal entre a extremidade de entrada do tubo e a extremidade de saída do tubo; em que a constrição está localizada mais próxima da extremidade de entrada do tubo. Além disso, a superfície externa do(s) tubo(s) de descarga se curva(m) convexamente, de modo que o(s) tubo(s) de descarga apresente(m) uma saliência circunferencial entre a extremidade de entrada do tubo e a extremidade de saída do tubo. A invenção se refere adicionalmente a um processo para realizar uma reação contínua de alta pressão, em que um fluido é introduzido no reator de circulação interna e um fluido reagido é removido através da saída de fluido do reator de circulação. O formato curvo das superfícies internas da(s) parede(s) do tubo de descarga guia o fluido através do(s) tubo(s) de descarga de uma maneira otimizada.
