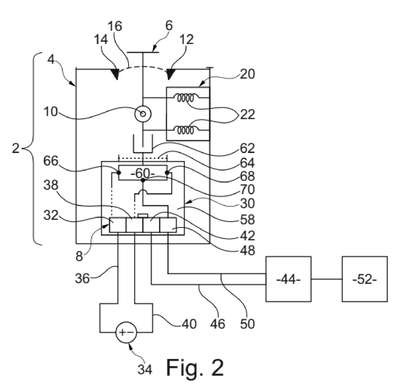

Patente de Invenção BOTÃO, CONJUNTO, E, PROCESSO DE FABRICAÇÃO DE UM BOTÃO de CROUZET — IPC G01D 18/00. Figura publicada pelo INPI na Revista da Propriedade Industrial.
BOTÃO, CONJUNTO, E, PROCESSO DE FABRICAÇÃO DE UM BOTÃO.A presente invenção se refere a um botão que compreende um circuito eletrônico (30) que compreende: - um potenciômetro (60) tendo um primeiro ponto médio (70) conectado a um terminal (48) de saída, - um segundo ponto médio (72) conectado: - a um primeiro terminal (66) do potenciômetro através de uma primeira resistência (R1), - a um primeiro terminal (32) de alimentação através de uma segunda resistência cujo valor é igual a (1-kx)Rx, - a um segundo terminal (38) de alimentação através de uma terceira resistência cujo valor é igual a k XRx, - um terceiro ponto médio (74) conectado: - a um segundo terminal (68) do potenciômetro através de uma quarta resistência (R2), - ao primeiro terminal (32) de alimentação através de uma quinta resistência cujo valor é igual a (1-ky)Ry, e - ao segundo terminal (38) de alimentação através de uma sexta resistência cujo valor é igual a kyRy.
