DISPOSITIVO ADSORVEDOR DE MÚLTIPLAS ETAPAS, USO DO DISPOSITIVO ADSORVEDOR DE MÚLTIPLAS ETAPAS, APARELHO CHILLER, SISTEMA CHILLER, APARELHO DE COLETA DE ÁGUA ATMOSFÉRICA, SISTEMA DE COLETA DE ÁGUA ATMOSFÉRICA, SISTEMA CHILLER E DE COLETA DE ÁGUA ATMOSFÉRICA COMBINADO, MÉTODO DE REALIZAÇÃO DE ADSORÇÃO DE MÚLTIPLAS ETAPAS, E, EVAPORADOR
Patente de Invenção DISPOSITIVO ADSORVEDOR DE MÚLTIPLAS ETAPAS, USO DO DISPOSITIVO ADSORVEDOR DE MÚLTIPLAS ETAPAS, APARELHO CHILLER, SISTEMA CHILLER, APARELHO DE COLETA DE ÁGUA ATMOSFÉRICA, SISTEMA DE COLETA DE ÁGUA ATMOSFÉRICA, SISTEMA CHILLER E DE COLETA DE ÁGUA ATMOSFÉRICA COMBINADO, MÉTODO DE REALIZAÇÃO DE ADSORÇÃO DE MÚLTIPLAS ETAPAS, E, EVAPORADOR de FRESHAPE SA — IPC F25B 17/08. Figura publicada pelo INPI na Revista da Propriedade Industrial.
Pedido arquivado: o exame técnico não foi requerido nos 36 meses seguintes ao depósito de 02/12/2021, prazo do art. 33 da LPI. A tecnologia está em domínio público no Brasil.

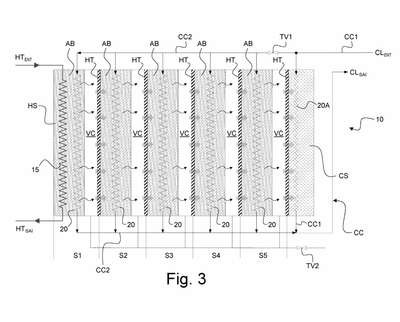

DISPOSITIVO ADSORVEDOR DE MÚLTIPLAS ETAPAS E USO DO MESMO, APARELHO E SISTEMA CHILLER, APARELHO E SISTEMA DE COLETA DE ÁGUA ATMOSFÉRICA, SISTEMA CHILLER E DE COLETA DE ÁGUA ATMOSFÉRICA COMBINADO, MÉTODO DE REALIZAÇÃO DE ADSORÇÃO DE MÚLTIPLAS ETAPAS E EVAPORADOR. É descrito um dispositivo adsorvedor de múltiplas etapas (10) compreendendo uma pluralidade de etapas de adsorção (S1-S5) distribuídas em sequência, sendo que cada etapa de adsorção (S1-S5) inclui um adsorvedor (AB) acoplado a uma câmara de vapor adjacente (VC), em que o adsorvedor (AB) de cada etapa de adsorção (S2-S5) seguinte é termicamente acoplado à câmara de vapor (VC) de uma etapa de adsorção (S1-S4) precedente através de uma estrutura de transferência de calor (HT). Uma etapa de aquecimento (HS) é termicamente acoplada a uma primeira etapa (S1) das etapas de adsorção (S1-S5) para fornecer seletivamente energia térmica aos adsorvedores (AB), enquanto uma etapa de resfriamento (CS) é termicamente acoplada a uma etapa final (S5) das etapas de adsorção (S1-S5) para causar seletivamente condensação de vapor dessorvido nas câmaras de vapor (VC). O dispositivo adsorvedor (10) compreende adicionalmente um circuito de resfriamento (CC) que tem primeira e segunda seções de resfriamento (CC1, CC2) para causar seletivamente circulação de um fluido de resfriamento através da etapa de resfriamento (CS) e através de cada um dos adsorvedores (AB), respectivamente. Durante um ciclo de dessorção, a etapa de aquecimento (HS) é ativada para induzir dessorção de vapor nos adsorvedores (AB) resultando no fluxo de vapor dessorvido de cada adsorvedor (AB) para a câmara de vapor adjacente (VC), e fluido de resfriamento circula exclusivamente através da etapa de resfriamento (CS) por meio da primeira seção de resfriamento (CC1). Em resultado disso, vapor dessorvido se condensa ao longo de uma superfície da estrutura de transferência de calor (HT), durante o ciclo de dessorção, liberando calor latente que é transferido para o adsorvedor (AB) da etapa de adsorção seguinte (S2-S5). Durante um ciclo de adsorção, a etapa que aquecimento (HS) é desativada para permitir adsorção de vapor nos adsorvedores (AB), e fluido de resfriamento circula através tanto da etapa de resfriamento (CS) quanto de cada um dos adsorvedores (AB) através da primeira e segunda seções de resfriamento (CC1, CC2). Usos de tais dispositivos adsorvedores (10) são considerados especialmente para aplicações de resfriamento e/ou coleta de água atmosférica (AWH).
