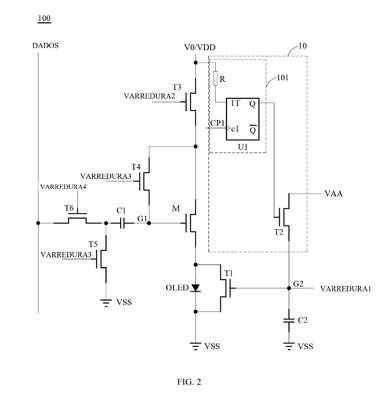

Patente de Invenção CIRCUITO DE ACIONAMENTO DE PIXEL E PAINEL DE EXIBIÇÃO de HKC CORPORATION LIMITED — IPC G09G 3/3208. Figura publicada pelo INPI na Revista da Propriedade Industrial.
CIRCUITO DE ACIONAMENTO DE PIXEL E PAINEL DE EXIBIÇÃO. Um circuito de acionamento de pixel e um painel de exibição são fornecidos na revelação. Um circuito de acionamento de pixel (100) inclui um elemento emissor de luz (OLED), um transistor de acionamento (M), um loop de redefinição (L1), um módulo de pré-carga (10) e um loop de compensação limiar (L2). O transistor de acionamento (M) é acoplado em série com o elemento emissor de luz (OLED). O loop de redefinição (L1) é condutivo em uma fase de redefinição para redefinir uma extremidade de controle do transistor de acionamento (M). Um segundo capacitor (C2) é eletricamente acoplado com uma extremidade de controle de um primeiro tubo de comutação (T1). O módulo de pré-carga (10) é configurado para carregar o segundo capacitor (C2) para uma primeira tensão na fase de redefinição. Uma tensão na extremidade de controle do primeiro tubo de comutação é aumentada continuamente a partir da primeira tensão de acordo com um primeiro sinal de varredura, para conduzir o loop de compensação limiar (L2).
