MÓDULO DE RETROILUMINAÇÃO E DISPOSITIVO DE EXIBIÇÃO

Classificação IPC

Prioridades unionistas

Resumo técnico

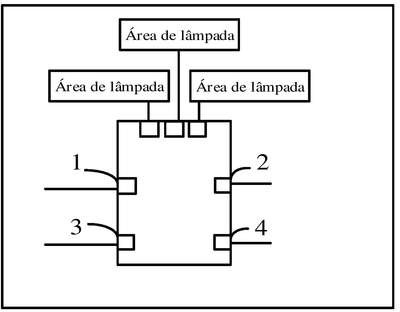

MÓDULO DE RETROILUMINAÇÃO E DISPOSITIVO DE EXIBIÇÃO.Um módulo de retroiluminação e um dispositivo de exibição. O módulo de retroiluminação compreende uma placa de circuito, um chip de acionamento, que está disposto na placa de circuito, e uma pluralidade de áreas emissoras de luz correspondentes ao chip de acionamento. O chip de acionamento é fornecido com um primeiro pino (1) e um terceiro pino (3), que estão localizados em um primeiro lado do chip de acionamento, e um segundo pino (2) e um quarto pino (4), que estão localizados em um segundo lado do chip de acionamento, em que o primeiro pino (1) está eletricamente conectado ao segundo pino (2) dentro do chip de acionamento, e o terceiro pino (3) está eletricamente conectado ao quarto pino (4) dentro do chip de acionamento; e o primeiro lado está disposto oposto ao segundo lado. O chip de acionamento é adicionalmente fornecido com uma pluralidade de extremidades de controle, que estão localizadas em um terceiro lado do chip de acionamento, e estão conectadas correspondentemente à pluralidade de áreas emissoras de luz. Com base no projeto do chip de acionamento, quando uma pluralidade de chips de acionamento está em cascata, não há necessidade de contornar as linhas de conexão das áreas emissoras de luz conectadas aos chips de acionamento, de modo que quando um módulo de retroiluminação integrado com acionamento de lâmpada é fornecido em uma placa de lado único, a complexidade de fiação da pluralidade de chips de acionamento em cascata é reduzida.
