Patente de Invenção SISTEMA E MÉTODO PARA POSICIONAR UMA HASTE CONDUTORA QUE ALIMENTA UMA MÁQUINA DE TRABALHO de CATERPILLAR INC. — IPC B60L 5/24. Figura publicada pelo INPI na Revista da Propriedade Industrial.

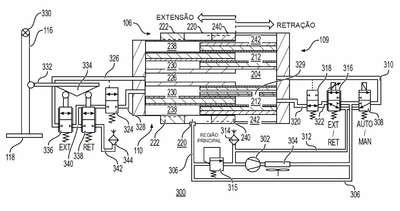

SISTEMA E MÉTODO PARA POSICIONAR UMA HASTE CONDUTORA QUE ALIMENTA UMA MÁQUINA DE TRABALHO.Uma máquina de trabalho (100) alimentada eletricamente por uma haste condutora (106) inclui um sistema de controle pneumático (300) para mover a haste condutora (106) axialmente para entrar em contato com trilhos de alimentação (108) ao longo de uma rota de transporte (101). A haste condutora (106) tem uma passagem central que acopla pneumaticamente uma cabeça (122) a uma ponta (124). Um barril (109) que se estende a partir da cabeça (122) e um braço (110) que se estende a partir da ponta (124) têm condutores tubulares concêntricos deslocados radialmente um do outro e encaixados de forma deslizante. Disposições de válvulas de controle pneumático (316, 336, 338) fornecem ar pressurizado para cavidades selecionadas formadas nas extremidades ou laterais dos condutores tubulares, causando forças axiais que são equilibradas para efetuar a retração e extensão do braço (110) dentro do barril (109). No modo de circuito aberto, o sistema de controle pneumático (300) permite a fixação do braço (110) aos trilhos de alimentação (108). No modo de circuito fechado, a retroalimentação mecânica da posição relativa entre o braço (110) e os trilhos de alimentação (108) leva ao ajuste pneumaticamente axial para que o contato com a energia elétrica seja mantido apesar dos movimentos laterais causados pela direção ou pelas condições da estrada.
