Patente de Invenção CONJUNTO DE SISTEMA DE FECHAMENTO DE RECIPIENTE, EMBALAGEM, SISTEMA DE FECHAMENTO INTERNO, E, ENVOLTÓRIO EXTERNO de OWENS-BROCKWAY GLASS CONTAINER INC. — IPC B65D 45/32. Figura publicada pelo INPI na Revista da Propriedade Industrial.

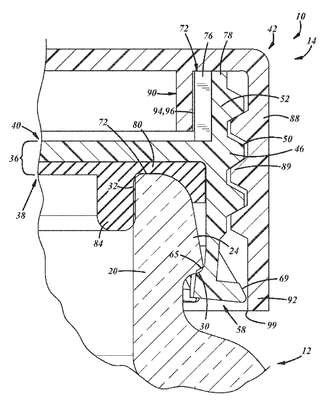

CONJUNTO DE SISTEMA DE FECHAMENTO DE RECIPIENTE, EMBALAGEM, SISTEMA DE FECHAMENTO INTERNO, E,ENVOLTÓRIO EXTERNO. Envoltórios interno e externo (40, 42) para um conjunto de sistema de fechamento composto por múltiplas peças (14). O envoltório interno inclui uma parede de base (44) e uma saia externa (46) que se estende para longe da parede de base, transportando segmentos de rosca externos (50) e incluindo uma porção axialmente para fora (52) e uma porção axialmente para dentro (54) terminando em uma porção de pétala de aperto (56) tendo pétalas (58) com patilhas de engate de recipiente (60) que se projetam radialmente para dentro e patilhas de engate de envoltório externas (62) que se projetam radialmente para fora. O envoltório externo inclui uma parede de base (86), uma saia interna (90) que se estende para longe da parede de base e uma saia externa (88) que se estende para longe de uma periferia externa da parede de base radialmente para fora da saia interna e incluindo uma porção rosqueada internamente que transporta segmentos de rosca internos (89) e uma extensão não rosqueada (92) que se estende para longe da porção rosqueada e na porção rosqueada internamente oposta à da parede de base.
