Patente de Invenção MATRIZ DE ESTAMPAGEM A QUENTE E PROCESSO DE ESTAMPAGEM A QUENTE de ARCELORMITTAL — IPC B21D 22/02. Figura publicada pelo INPI na Revista da Propriedade Industrial.

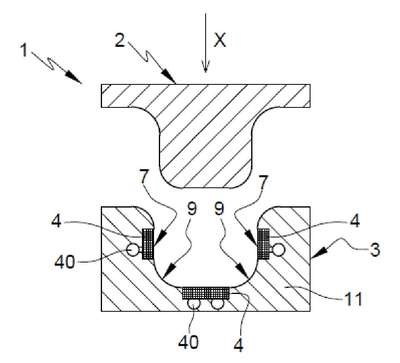

MATRIZ DE ESTAMPAGEM A QUENTE E PROCESSO DE ESTAMPAGEM AQUENTE. A invenção refere-se a uma matriz de estampagem a quente (2, 3) compreendendo um corpo da matriz (11) tendo uma face de trabalho (9) que está em contato com uma peça bruta durante a operação de estampagem a quente, e pelo menos uma porção porosa da matriz (4) tendo uma porção porosa da face de trabalho correspondente (7), a referida porção porosa do corpo da matriz estando em contato com um reservatório (6, 40), o referido reservatório (6, 40) contendo um meio de resfriamento (8), e a referida porção porosa do corpo da matriz compreendendo uma pluralidade de canais de ejeção (5) que se estendem do referido reservatório (6, 40) até a referida porção porosa da face de trabalho, em que os referidos canais de ejeção (5) são configurados para ejetar o referido meio de resfriamento (8) do reservatório (6, 40) em direção à referida porção porosa da face de trabalho (7) quando a pressão no meio de resfriamento é aumentada acima de um limite de pressão de ejeção, e em que a referida matriz (2, 3) não compreende quaisquer canais de descarga para evacuar o excesso de refrigerante ejetado das matrizes após a estampagem a quente.
