CONJUNTO DE INTERRUPTOR A VÁCUO, E, CONJUNTO DE AMORTECEDOR ANTIRRESSALTO PARA AMORTECER UMA FORÇA DE IMPACTO DE FECHAMENTO ENTRE CONTATOS DO INTERRUPTOR A VÁCUO

Classificação IPC

Prioridades unionistas

Resumo técnico

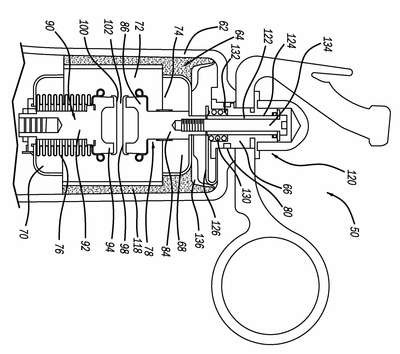

CONJUNTO DE INTERRUPTOR A VÁCUO, E, CONJUNTO DE AMORTECEDOR ANTIRRESSALTO PARA AMORTECER UMA FORÇA DE IMPACTO DE FECHAMENTO ENTRE CONTATOS DO INTERRUPTOR A VÁCUO. Um conjunto de amortecedor antirressalto para amortecer a força de impacto de fechamento entre os contatos do interruptor a vácuo. O conjunto de amortecedor inclui uma mola de amortecimento posicionada dentro de um adaptador de contato, um tubo guia que se estende através do adaptador de contato e da mola, em que o tubo guia é acoplado a uma haste de contato fixa, e um parafuso que se estende através do tubo guia e é rigidamente preso à haste de contato fixa. Uma força de impacto causada quando os contatos do interruptor a vácuo entram em contato entre si quando o interruptor a vácuo é fechado faz com que a haste de contato fixa, o tubo guia, o parafuso e o interruptor a vácuo se movam contra a inclinação da mola e amorteçam a força de impacto. Uma tira flexível é acoplada eletricamente à haste de contato fixa e ao adaptador de contato e flexiona quando a haste se move de modo a manter o acoplamento elétrico entre a haste de contato fixa e o adaptador de contato.
