DISPOSIÇÃO DE DEFLEXÃO PARA UM VEÍCULO COM LAGARTAS E VEÍCULO COM LAGARTAS

Classificação IPC

Prioridades unionistas

Resumo técnico

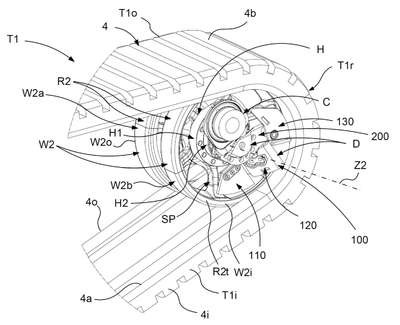

DISPOSIÇÃO DE DEFLEXÃO PARA UM VEÍCULO COM LAGARTAS. A presente invenção refere-se a uma disposição de deflexão (D) para um veículo com lagartas (V). O dito veículo com lagartas (V) compreende uma carroceria de veículo (5) e um par de conjuntos de lagartas direito e esquerdo (T1, T2) para suportar a dita carroceria de veículo. O respectivo conjunto de lagartas (T1, T2) compreende dois componentes de roda de extremidade (W1, W2), uma série de rodas de estrada (W3) entre eles e uma lagarta sem fim (4) disposta em torno dos ditos componentes de roda de extremidade (W1, W2, W3). Um dos componentes de rodas de extremidade (W1, W2) é um componente de roda motriz (W1) e o outro é um componente de roda de tração (W2). A dita disposição de deflexão (D) é associada com um componente de roda de extremidade (W1, W2), A dita disposição de deflexão (D) compreende um componente defletor (100), que é disposto e preso firmemente em conexão com dito o lado interno (W2i) de um componente de roda de extremidade (W1, W2), de modo a reduzir a ingestão de material indesejado do solo (G) no dito conjunto de lagartas (T1, T2). A presente invenção também se refere a um veículo com lagartas (V), que compreende pelo menos uma dessa disposição de deflexão (D).
