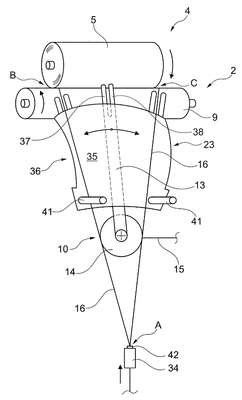

Patente de Invenção DISPOSITIVO GUIA DE FIO PARA UM APARELHO DE ENROLAMENTO de SAURER SPINNING SOLUTIONS GMBH & CO. KG — IPC B65H 54/28. Figura publicada pelo INPI na Revista da Propriedade Industrial.
Pedido arquivado: o exame técnico não foi requerido nos 36 meses seguintes ao depósito de 09/11/2022, prazo do art. 33 da LPI. A tecnologia está em domínio público no Brasil.
DISPOSITIVO GUIA DE FIO PARA UM APARELHO DE ENROLAMENTO. A invenção se refere a um dispositivo guia de fio (23) para o aparelho de enrolamento de uma estação de trabalho (2) de uma máquina têxtil (1) que produz bobinas de enrolamento cruzado, sendo que o aparelho de enrolamento (4) tem um cilindro de acionamento de bobina (9) para girar uma bobina de enrolamento cruzado (5), e também um dispositivo de deslocamento de fio (10) para deslocar um fio (16) que passa sobre a superfície da bobina de enrolamento cruzado (5). A fim de evitar a ocorrência de alterações de comprimento de fio, o que teria um efeito negativo no resultado do enrolamento, ao enrolar uma bobina de enrolamento cruzado (5), durante o qual um fio (16) que se desloca sobre a superfície de uma bobina de enrolamento cruzado (5) é deslocado, resultando assim em um triângulo de deslocamento de fio (36), é estabelecido de acordo com a invenção que o dispositivo guia de fio (23) tem uma superfície de deslizamento de fio formada esfericamente (35).
Histórico de despachos
Publicações na Revista da Propriedade Industrial (RPI).
