Patente de Invenção DISPOSITIVO DE CONTROLE DE VÁLVULA de NORDEN MACHINERY AB — IPC F16K 31/44. Figura publicada pelo INPI na Revista da Propriedade Industrial.

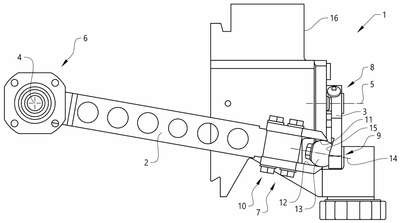

DISPOSITIVO DE CONTROLE DE VÁLVULA. Um dispositivo de controle de válvula (1) para controlar a abertura e fechamento de uma válvula (16), compreendendo um primeiro braço de controle (2) e um segundo braço de controle (3), onde o primeiro braço de controle (2) é disposto para rotacionar em torno de um primeiro eixo (4) em uma primeira extremidade (6), onde o segundo braço de controle (3) é disposto para rotacionar em torno de um segundo eixo (5) em uma primeira extremidade (8), onde o primeiro eixo (4) é perpendicular ao segundo eixo (5), e onde a interface entre o primeiro braço de controle (2) e o segundo braço de controle (3) compreende uma forquilha (10) e um membro rotativo (13), e onde o eixo central (14) do membro rotativo (13) é paralelo à superfície de mancal superior (11) e à superfície de mancal inferior (12) da forquilha (10). A vantagem da invenção é que o desgaste do membro rotativo é reduzido.
