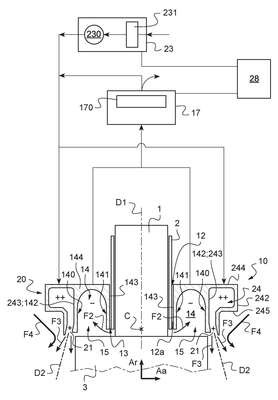

Patente de Invenção SISTEMA DE ASPIRAÇÃO PARA ASPIRAR EFICIENTEMENTE O PÓ DE UMA MÁQUINA ELÉTRICA ROTATIVA EM AMBIENTE POLUÍDO de MERSEN FRANCE AMIENS SAS — IPC H01R 39/38. Figura publicada pelo INPI na Revista da Propriedade Industrial.
SISTEMA DE ASPIRAÇÃO PARA ASPIRAR EFICIENTEMENTE O PÓ DE UMA MÁQUINA ELÉTRICA ROTATIVA EM AMBIENTE POLUÍDO.A presente invenção refere-se a um sistema de aspiração (10) destinado a aspirar o pó gerado pelo atrito de uma escova (1) contra um elemento rotativo (3) de uma má-quina elétrica rotativa, sem aspirar o ar circundante. Para essa finalidade, o sistema de aspiração compreende um dispositivo de ejeção de gás (20) compreendendo pe-lo menos uma fenda (21) que se abre em torno de pelo menos uma parte da extre-midade inferior (12a) de um alojamento passante (12) que recebe uma escova (1) ou um porta-escovas (2) e em torno de pelo menos uma parte da abertura (15) de uma câmara de aspiração de pó (14). Esta fenda é ainda configurada para direcionar um fluxo de gás que sai através de pelo menos uma fenda em uma direção oposta à abertura da câmara de aspiração, formando assim uma cortina de ar isolando esta última do ar circundante.
