Patente de Invenção UM AMORTECEDOR PARA VENTILADOR de GRAINPROTEINTECH CLIMATE CONTROL AIR TREATMENT ITALY S.P.A. — IPC F04D 19/00. Figura publicada pelo INPI na Revista da Propriedade Industrial.

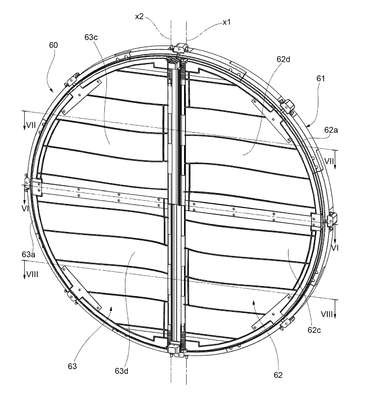

UM AMORTECEDOR PARA VENTILADOR. Amortecedor para ventilador compreendendo uma estrutura (61) que define uma passagem para um fluxo de ar, tendo uma entrada e uma saída, um par de aletas (62, 63) articuladas à estrutura (61) em torno dos respectivos eixos de rotação (x1, x2) paralelos um ao outro, as aletas sendo rotativas entre uma posição aberta e uma posição fechada, para abrir e fechar a passagem, respectivamente, em que cada uma das aletas compreende uma porção côncava (62c, 63c) e uma porção convexa (62d, 63d) dispostas em metades axiais opostas da respectiva aleta, em que na posição fechada a porção côncava (62c, 63c) tem uma concavidade voltada para a entrada da passagem e uma convexidade voltada para a saída da passagem, e a porção convexa (62d, 63d) tem uma convexidade voltada para a entrada da passagem e uma concavidade voltada para a saída da passagem, e em que a porção côncava (62c) e a porção convexa (62d) de uma das aletas possuem uma disposição axial invertida em relação à porção côncava (63c) e à porção convexa (63d) da outra aleta.
