Patente de Invenção CONTROLES CLASSIFICADOS PELO NÍVEL DE INTEGRIDADE DE SEGURANÇA PARA BOP TOTALMENTE ELÉTRICO de HYDRIL USA DISTRIBUTION LLC — IPC E21B 33/038. Figura publicada pelo INPI na Revista da Propriedade Industrial.

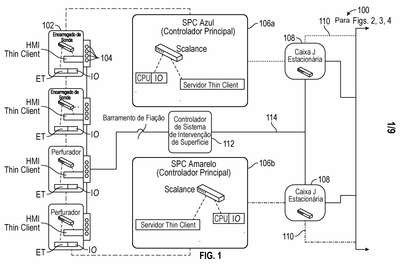

CONTROLES CLASSIFICADOS PELO NÍVEL DE INTEGRIDADE DE SEGURANÇA PARA BOP TOTALMENTE ELÉTRICO.Um sistema de controle classificado pelo nível de integridade de segurança inclui um sistema de controle de superfície (100) e um sistema de controle submarino (116, 136, 140). O sistema de controle de superfície (100) inclui um ou mais painéis de exibição remotos (102), um ou mais botões (104) conectados operativamente a cada um dos painéis de exibição remotos, dois controladores principais (106) conectados aos painéis de exibição remotos, duas caixas de junções (108), cada caixa de junção conectada a um dos dois controladores principais, e um controlador do sistema de intervenção de superfície (112) conectado a o um ou mais botões através de um barramento de fiação. O sistema de controle submarino está conectado ao sistema de controle de superfície por um ou mais umbilicais (110) que se estendem a partir das duas caixas de junção.
