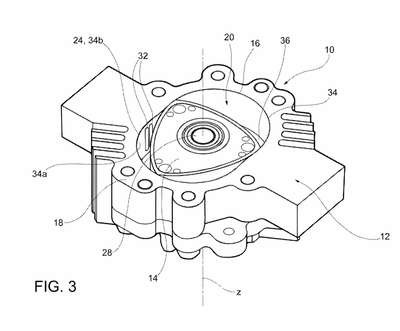

Patente de Invenção COMPRESSOR NÃO LUBRIFICADO COM ELEMENTO DE VEDAÇÃO ABRASÍVEL E MÉTODO RELACIONADO PARA SUA MONTAGEM de ATLAS COPCO AIRPOWER, NAAMLOZE VENNOOTSCHAP — IPC F01C 1/22. Figura publicada pelo INPI na Revista da Propriedade Industrial.
COMPRESSOR NÃO LUBRIFICADO COM ELEMENTO DE VEDAÇÃO ABRASÍVEL E MÉTODO RELACIONADO PARA SUA MONTAGEM. O compressor não lubrificado (10) para compressão de um gás, compreende: um estator estacionário (12) com um alojamento (18) compreendendo uma cavidade de rotor (20) delimitada por uma parede inferior (22), uma parede superior (24), e uma parede lateral (26) conectando a referida parede inferior (22) e a referida parede superior (24), um elemento de rotor (14) disposto para rotação em torno de um eixo (z) dentro da cavidade de rotor (20) para comprimir um gás na mesma, um elemento de vedação autoportante (16) disposto dentro da cavidade de rotor (20), em que o elemento de vedação (16) é feito de um material de carbono abrasível, e compreende uma porção de parede (34) disposta em uma superfície interna da parede lateral (26) da cavidade de rotor (20).
