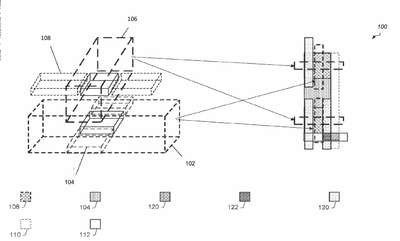

Patente de Invenção CIRCUITO INTEGRADO, MÉTODO PARA FORMAR UM CIRCUITO INTEGRADO E SISTEMA DE COMPUTAÇÃO de ADVANCED MICRO DEVICES, INC. — IPC H01L 21/822. Figura publicada pelo INPI na Revista da Propriedade Industrial.
CIRCUITO INTEGRADO, MÉTODO PARA FORMAR UM CIRCUITO INTEGRADO E SISTEMA DE COMPUTAÇÃO.A presente invenção refere-se a um circuito integrado com uma primeira célula compreendendo:um primeiro par de transístores com canais (104, 108) de diferentes polaridades de dopagem configuradas para receber um primeiro sinal de entrada por cada transístor do primeiro par de transístores; eum segundo par de transístores com canais (104, 108) de diferentes polaridades de dopagem configuradas para receber dois sinais de entrada diferentes, sendo que um transístor de uma primeira polaridade de dopagem do segundo par de transístores tem um comprimento maior de uma região de porta do que um transístor da segunda polaridade de dopagem do primeiro par de transístores.sendo que em resposta a um potencial que é aplicado a um nó de entrada do circuito integrado, uma corrente é transportada do nó de entrada para um nó de saída do circuito integrado através da primeira célula.
