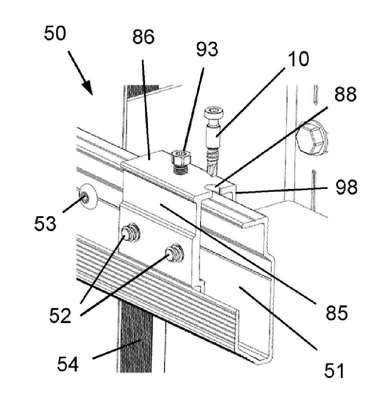

Patente de Invenção SISTEMA DE PRENDIMENTO DE PAINEL DE FACHADA E MÉTODO PARA PRENDER UM PAINEL DE FACHADA A UM SUPORTE — IPC E04F 13/08. Figura publicada pelo INPI na Revista da Propriedade Industrial.
SISTEMA DE PRENDIMENTO DE PAINEL DE FACHADA E MÉTODO PARA PRENDER UM PAINEL DE FACHADAA UM SUPORTE.A presente invenção refere-se a uma fachada que compreende um painel de fachada (58), um sistema de prendimento e um suporte (51). O sistema de prendimento compreende um suspensor (57, 75, 85) que tem uma perna superior (67, 76, 86) com uma face de apoio (77, 87) voltada para o suporte e um orifício atravessante (88) que se estende da face de apoio através da perna em uma direção de espessura, e um elemento de fixação (10) preso no suporte e que tem um eixo (11) com uma porção protuberante (13) que se projeta do suporte (51) em uma direção protuberante. A porção protuberante (13) se estende através do orifício atravessante (88), que permite que a perna superior (67, 76, 86) se mova em relação ao suporte (51) ao longo da direção protuberante.
